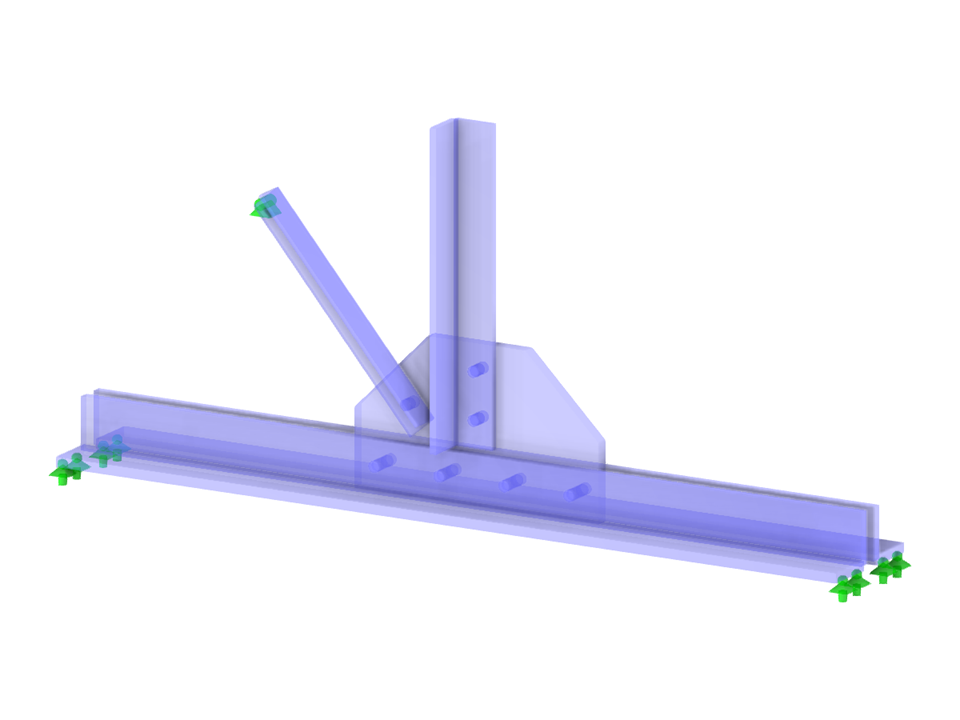

Parametrizace geometrie přípoje mezi ocelovými nosníky s dvojitým L-profilem, kolmým ocelovým nosníkem L-profilu a diagonálním ztužením.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Spojení L-profilů s diagonálním ztužením
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 68 |
| Počet linií | 63 |
| Počet prutů | 11 |
| Počet ploch | 23 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 5 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,134 t |
| Rozměry | 1,600 x 0,710 x 0,244 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
