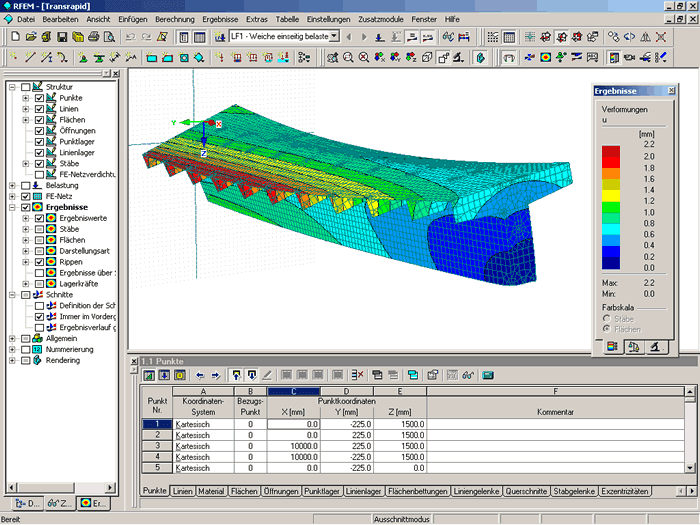

El siguiente modelo se analizó para un caso de carga durante una presentación en la feria de sistemas en Múnich en 2002.
El objetivo era crear un modelo de AEF preciso utilizando un modelo equivalente de RSTAB ya existente.
El modelo se creó muy rápidamente con la función Mover/Copiar. Fue útil especialmente para crear el nervio en el lado inferior de la viga.
El proceso de modelado duró aproximadamente 15 minutos.
