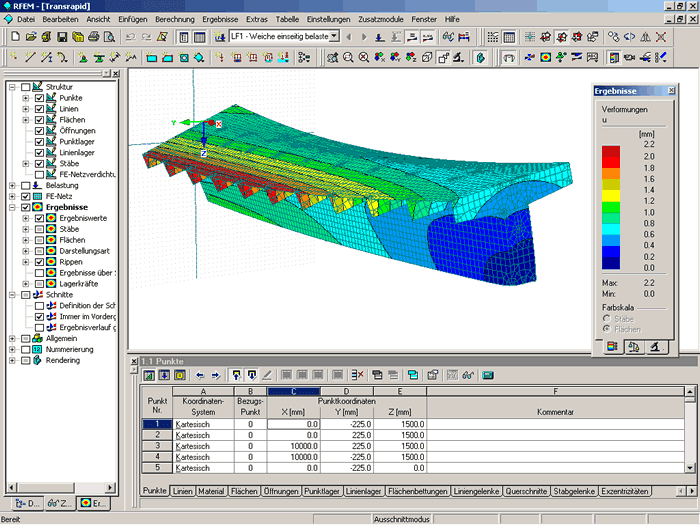

Vorliegendes Modell wurde während einer Messe-Vorführung auf der Systems 2002 in München erstellt und für einen Lastfall berechnet.
Aufgabenstellung war hierbei, ein bereits bestehendes RSTAB-Ersatzmodell als FEM-Modell genauer zu bestätigen.
Das System wurde über die Funktion Verschieben/Kopieren sehr schnell aufgebaut. Speziell für die Verrippung an der Unterseite des Trägers war dies sehr hilfreich.
Modellierungszeit ca 15 Minuten.
