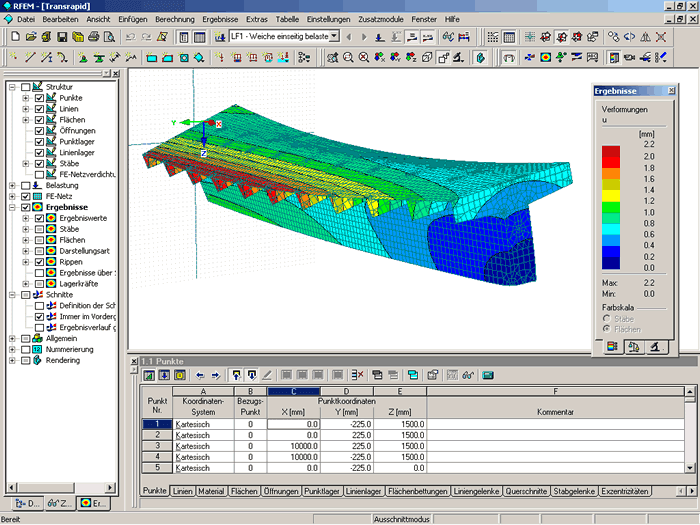

Le modèle suivant a été analysé pour un cas de charge lors d'une présentation au salon Systems de Munich en 2002.
L'objectif était de créer un modèle aux éléments finis précis à l'aide d'un modèle équivalent RSTAB existant.
Le modèle a été créé très rapidement à l'aide de la fonction Déplacer/Copier. Il était particulièrement utile pour créer les nervures sur le côté inférieur de la poutre.
La modélisation a duré environ 15 minutes.
