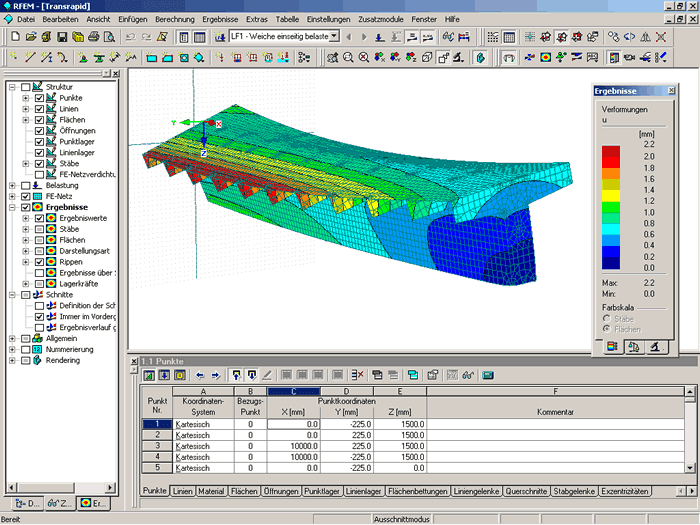

Poniższy model został przeanalizowany pod kątem przypadku obciążenia podczas prezentacji na targach Systems w Monachium w 2002 roku.
Celem było stworzenie dokładnego modelu MES z wykorzystaniem już istniejącego modelu zastępczego RSTAB.
Model został bardzo szybko utworzony za pomocą funkcji Przesuń/Kopiuj. Przydało się to zwłaszcza do utworzenia użebrowania w dolnej części belki.
Proces modelowania zajął około 15 minut.
