Tanque de acero rectangular

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

159x

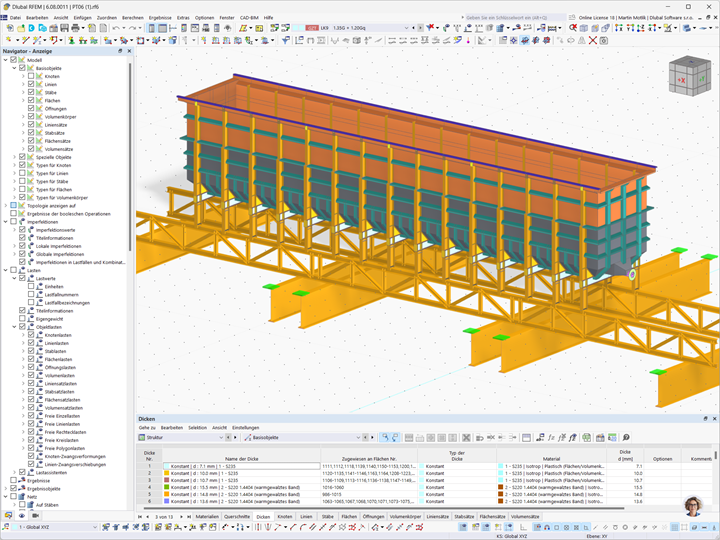

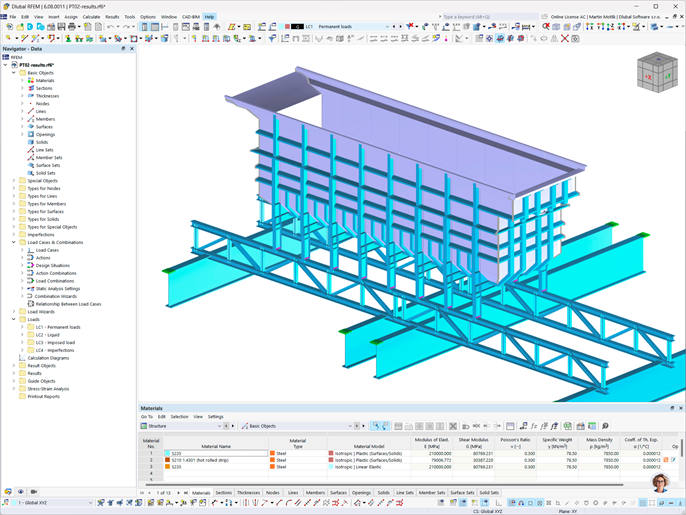

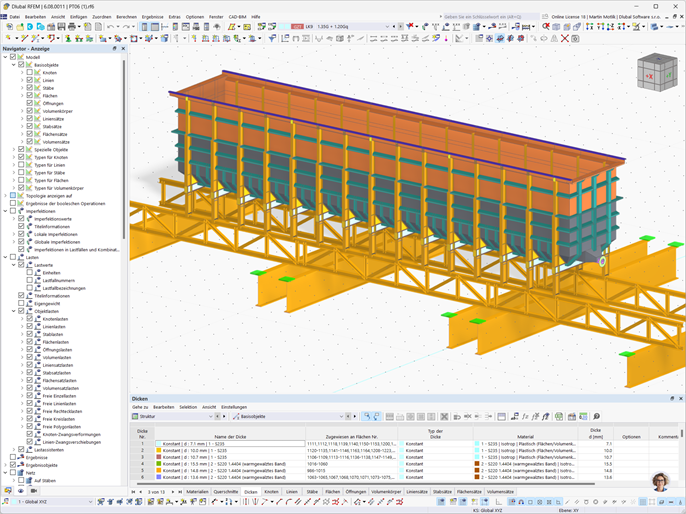

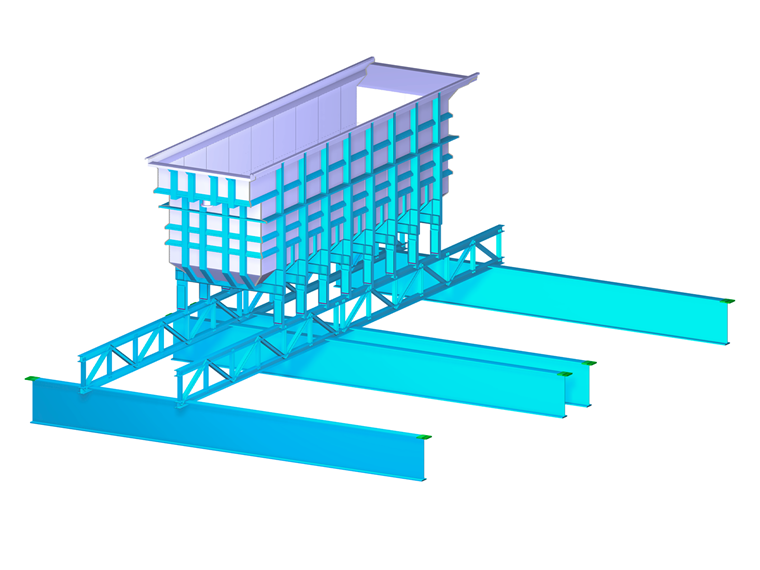

Estructura de acero de tanque - Variante 1

El cliente de Dlubal, Tim Global Engineering, realizó el diseño estructural para varios tanques rectangulares soldados hechos de acero inoxidable y acero al carbono. Los tanques varían en tamaño y volumen, están ubicados en una planta industrial y se utilizan en varios procesos industriales.

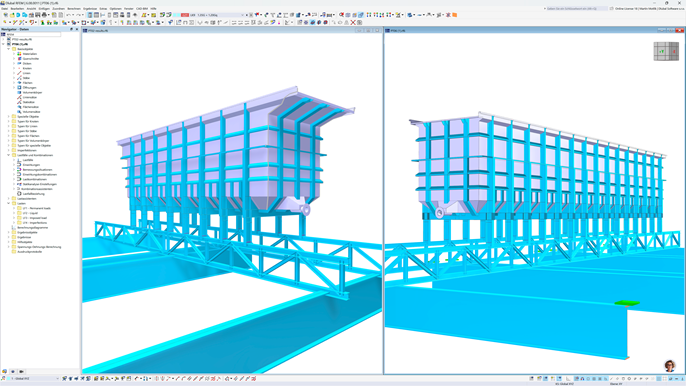

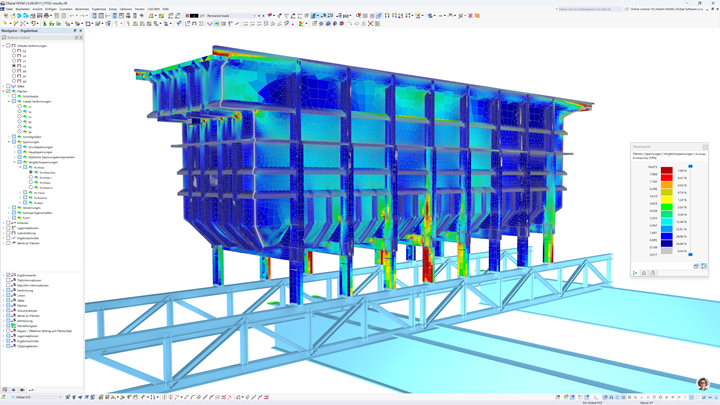

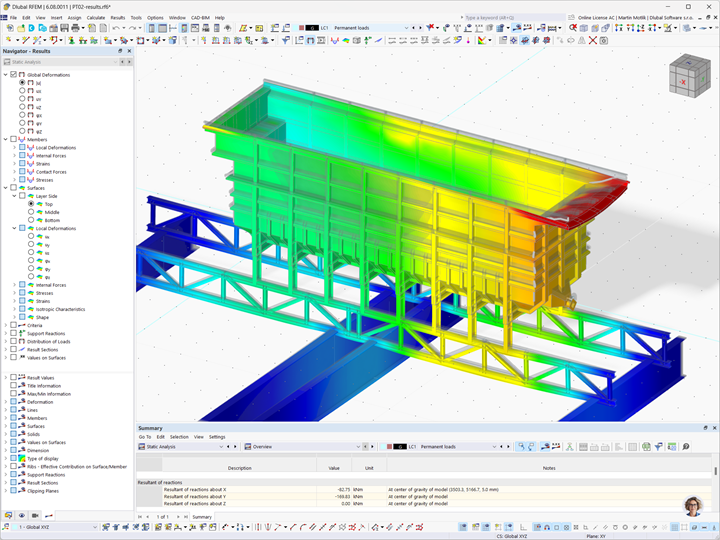

Para el cálculo se utilizó un análisis no lineal geométrico y de material utilizando imperfecciones (GMNIA). Las reglas para las combinaciones de carga, los modelos de material para acero al carbono e inoxidable y las reglas de cálculo se basan en el Eurocódigo.

Para las estructuras ubicadas en una zona sísmica, se realizaron análisis dinámicos para los tanques. Para los tanques soportados por una estructura de acero, también se modeló la estructura de soporte. De esta manera, fue posible considerar un comportamiento realista de los apoyos. La estructura existente se modeló utilizando elementos finitos 1D (vigas), mientras que los tanques se modelaron utilizando elementos finitos 2D (placas).
