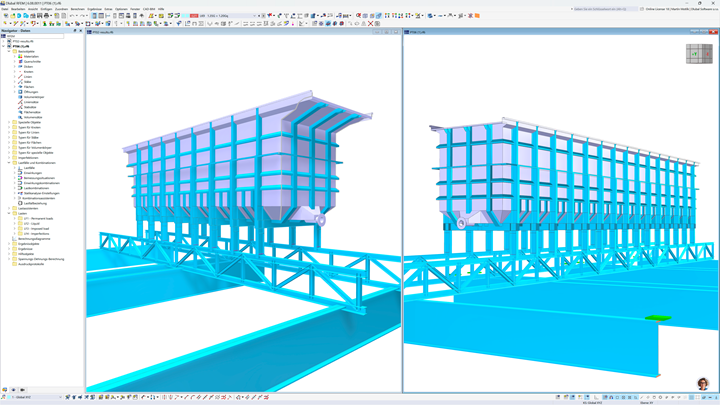

Der Dlubal-Kunde TIM Global Engineering hat die Tragwerksplanung für mehrere rechteckige geschweißte Tanks aus Edelstahl und Kohlenstoffstahl durchgeführt. Die Tanks variieren in Größe und Volumen, befinden sich in Industrieanlagen und werden in verschiedenen industriellen Prozessen eingesetzt.

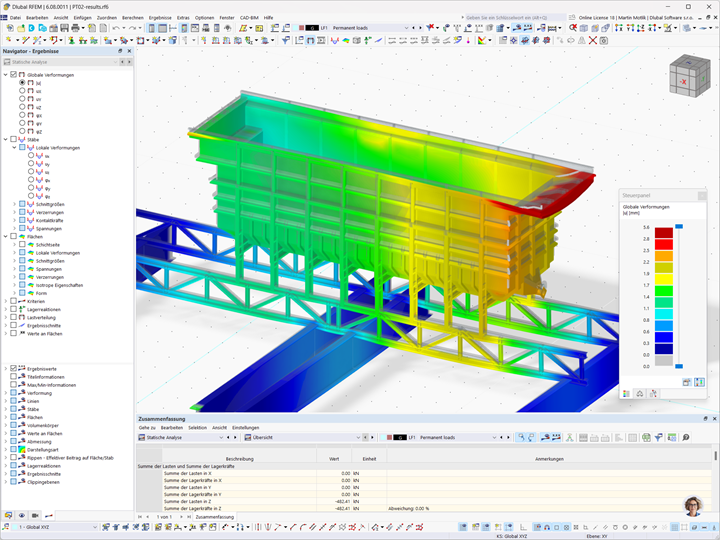

Für die Bemessung wurde eine geometrische und materiell nichtlineare Analyse unter Ansatz von Imperfektionen (GMNIA) verwendet. Die Regeln für Lastkombinationen, die Materialmodelle für Kohlenstoff- und Edelstahl sowie die Bemessungsregeln basieren auf dem Eurocode.

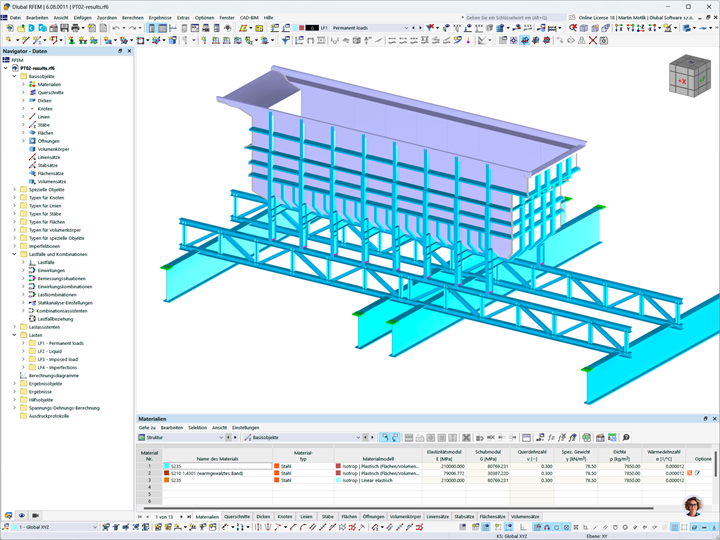

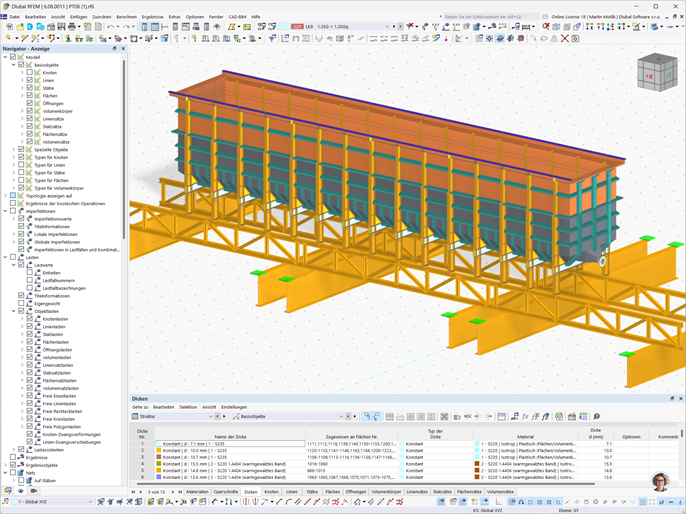

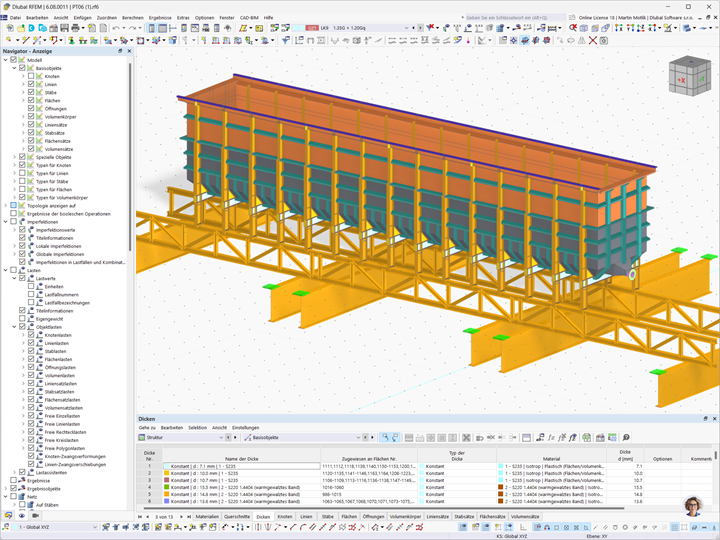

Bei Anlagen, die sich in einer Erdbebenzone befinden, wurden für die Tanks dynamische Analysen durchgeführt. Für die Tanks, die auf einer Stahlkonstruktion lagern, wurde auch die Unterstützungskonstruktion modelliert. Dadurch konnte ein realistisches Verhalten der Auflager berücksichtigt werden. Die bestehende Struktur wurde mit 1D-Finite-Elementen (Balken) modelliert, während die Tanks selbst mit 2D-Finite-Elementen (Platten) realisiert wurden.
| Ort | Dlubal-Kunde: TIM Global Engineering Danila Kiša 20 21000 Novi Sad Serbien |
| Tragwerksplanung | TIM Global Engineering |
