Cálculo de barras de acero según ANSI/AISC 360

Módulo adicional para RSTAB 8 }

Precios

Módulo adicional para RSTAB 8
STEEL AISC

El módulo adicional STEEL AISC realiza el cálculo del estado límite último y de servicio de barras y conjuntos de barras según las normas estadounidenses ANSI/AISC 360-05, ANSI/AISC 360-10 y ANSI/AISC 360-16. Incluye los métodos de diseño según LRFD (Diseño por factores de carga y resistencia) y ASD (Diseño por tensiones admisibles).

Cálculo de barras de acero según la norma estadounidense ANSI/AISC 360

Total de artículos: 3

RFEM/RSTAB-Zusatzmodul RF-/STAHL AISC | Bemessung von Stahlstäben nach ANSI/AISC 360-16

RF-/STEEL AISC | Características

Dimensionamiento de barras y tirantes para tracción, compresión, flexión, cortante, fuerzas internas combinadas y torsión
Cálculos de estabilidad para pandeo y pandeo por flexo-torsión
Determinación automática de las cargas críticas de pandeo y del momento crítico de pandeo por flexo-torsión mediante un programa FEM especial integrado (análisis de valores propios) para condiciones de carga y soporte generales
Cálculo analítico alternativo del momento crítico de pandeo por flexo-torsión para situaciones estándar
Posibilidad de soporte lateral discreto para vigas y tirantes
Clasificación automática de secciones transversales (compactas, no compactas y esbeltas)
Comprobación en el estado límite de servicio (deflexión)
Optimización de secciones transversales
Amplia selección de perfiles disponibles, como perfiles en I laminados, perfiles en U, perfiles en T, ángulos, perfiles huecos rectangulares y redondos, redondos de acero, perfiles I, T y de ángulo paramétricos, simétricos y asimétricos, ángulos dobles
Tablas de entrada y salida claramente estructuradas
Documentación exhaustiva de resultados con referencias a las ecuaciones de verificación utilizadas en la norma
Diversas opciones de filtrado y clasificación para resultados, incluyendo listado por barra, por sección transversal, por posición en x o por casos de carga/combinaciones de carga/combinaciones de resultados
Tabla de resultados para la esbeltez de barras y fuerzas internas determinantes
Lista de materiales con indicaciones de peso y volumen
Integración perfecta en RFEM/RSTAB
Unidades métricas e imperiales

El trabajo con RF-/STEEL AISC

Al principio, el usuario decide si desea dimensionar de acuerdo con el método de verificación ASD o LRFD. Además, se deben ingresar los casos de carga, combinaciones de carga o de resultados a dimensionar. Las combinaciones de carga según ASCE 7 pueden generarse manual o automáticamente en RFEM/RSTAB.

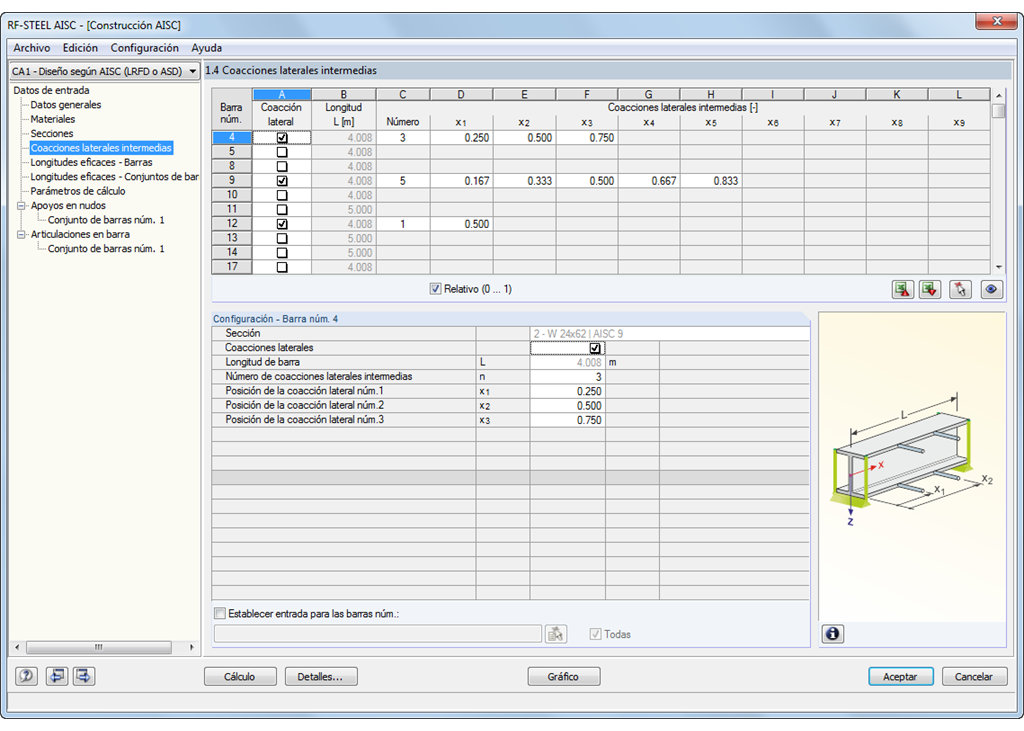

En los siguientes pasos, se pueden ajustar las configuraciones predeterminadas para apoyos laterales intermedios, longitudes de pandeo y otros parámetros de dimensionamiento específicos de la norma, como el factor de modificación C_b para el pandeo por flexión-torsión o el Factor de Shear Lag. Al utilizar series de barras, se pueden definir condiciones de apoyo y excentricidades individuales en cada nudo intermedio de las barras individuales. Una herramienta FEM especial determina internamente las cargas y momentos críticos necesarios para la verificación de estabilidad en estas situaciones.

En combinación con RFEM/RSTAB, también se puede aplicar el llamado Método de Análisis Directo, que considera la influencia de un cálculo general según la teoría de segundo orden. No es necesario trabajar con factores de ampliación especiales.

RF-/STEEL AISC | Resultados

La primera ventana de resultados muestra las razones de tensiones máximas con el cálculo correspondiente de cada caso de carga, combinación de cargas o combinación de resultados calculados.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
