Moduł dodatkowy dla RSTAB 8
STEEL AISC

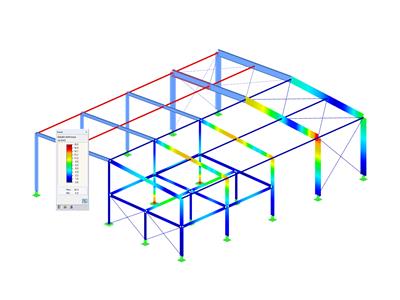

Moduł dodatkowy STEEL AISC przeprowadza kontrolę stanu granicznego nośności i użytkowalności dla prętów i zbiorów prętów zgodnie z normami amerykańskimi ANSI/AISC 360-05, ANSI/AISC 360-10 i ANSI/AISC 360-16. Obejmuje ona metody obliczeń zgodnie z LRFD (obliczenia współczynników obciążenia i wytrzymałości) oraz ASD (obliczenia dopuszczalnych naprężeń).

Wymiarowanie prętów stalowych według amerykańskiej normy ANSI/AISC 360

Ogółem: 3

RFEM/RSTAB-Zusatzmodul RF-/STAHL AISC | Bemessung von Stahlstäben nach ANSI/AISC 360-16

RF-/STEEL AISC | Funkcje

Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, kombinacji sił wewnętrznych i skręcania
Analiza stateczności dla wyboczenia i zwichrzenia
Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
Alternatywne obliczenia analityczne krytycznego momentu wyboczeniowego dla sytuacji standardowych
Możliwość zastosowania oddzielnych podpór bocznych do belek i prętów ciągłych
Automatyczna klasyfikacja przekrojów (zwarty, niezwarty, smukły)
Obliczenia w stanie granicznym użytkowalności (ugięcie)
Optymalizacja przekroju
Szeroki wybór dostępnych przekrojów, takich jak np. dwuteowniki walcowane; ceowniki; teowniki; kątowniki; profile zamknięte prostokątne i okrągłe; pręty okrągłe; przekroje symetryczne i niesymetryczne, parametryczne przekroje dwuteowe, teowe, kątowniki; podwójne kątowniki
Przejrzyste okna wprowadzania i wyników
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów i położenia x, przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
Wykaz części z parametrami masy i masy
Pełna integracja z programem RFEM/RSTAB
Jednostki metryczne i anglosaskie

Praca z modułem RF-/STEEL AISC

Najpierw należy zdecydować, czy obliczenia mają być przeprowadzone zgodnie z ASD czy LRFD. Następnie można wprowadzić przypadki obciążeń, kombinacje obciążeń i kombinacje wyników, które mają zostać obliczone. Kombinacje obciążeń zgodnie z ASCE 7 można generować ręcznie lub automatycznie w programie RFEM/RSTAB.

W kolejnych krokach można dostosować wstępne ustawienia bocznych podpór pośrednich, długości efektywnych i innych parametrów obliczeniowych specyficznych dla normy, takich jak współczynnik modyfikacji_Cb dla zwichrzenia lub współczynnika niezrealizowanego nośności. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie dla analizy MES, które działa w tle, określa obciążenia krytyczne oraz momenty wymagane dla analizy stateczności.

W połączeniu z programem RFEM/RSTAB, możliwe jest zastosowanie metody analizy bezpośredniej z uwzględnieniem wpływu obliczeń ogólnych zgodnie z teorią drugiego rzędu. W ten sposób unika się stosowania specjalnych współczynników powiększenia.

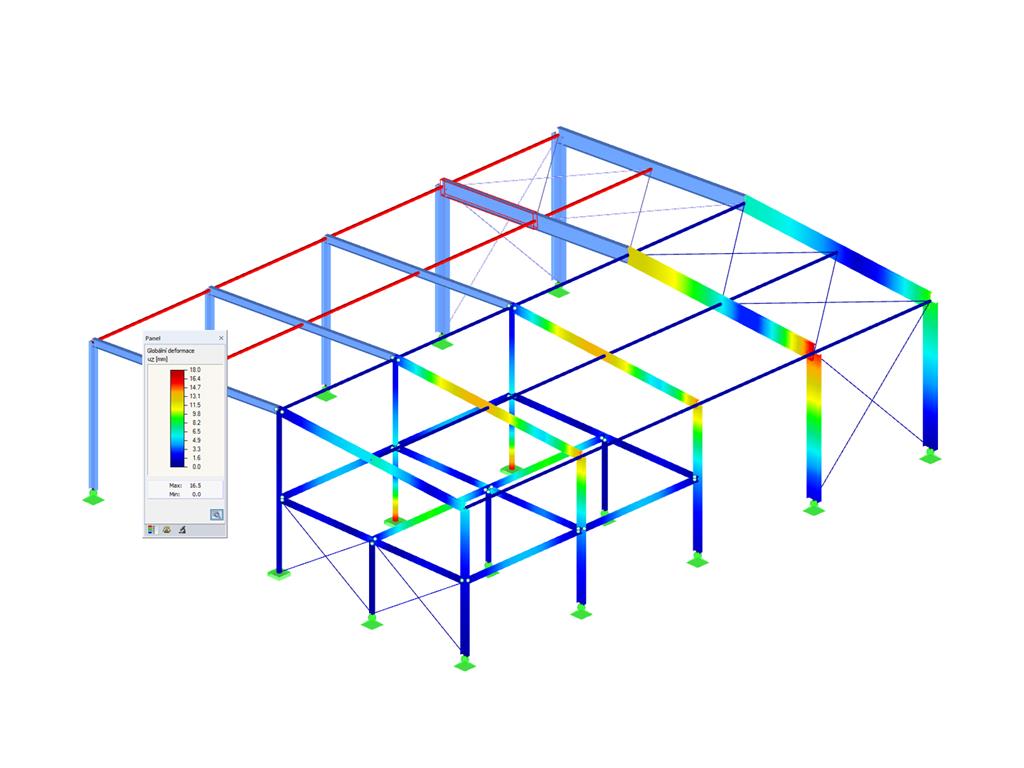

RF-/STEEL AISC | Wyniki

Pierwsze okno wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku obciążenia, kombinacji obciążeń lub kombinacji wyników.

W pozostałych oknach wyników wyświetlane są wszystkie szczegółowe wyniki posortowane według określonego tematu w rozwijanych menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, w jaki sposób moduł przeprowadził poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość i zakres protokołu można wybrać indywidualnie dla poszczególnych obliczeń.
