Verifica di aste in acciaio secondo ANSI/AISC 360

Modulo aggiuntivo per RSTAB 8 }

Prezzi

modulo aggiuntivo RSTAB 8
STEEL AISC

Il modulo aggiuntivo STEEL AISC esegue le verifiche allo stato limite ultimo e di esercizio di aste e set di aste secondo le norme statunitensi ANSI/AISC 360-05, ANSI/AISC 360-10 e ANSI/AISC 360-16. Include i metodi di verifica secondo LRFD (Load and Resistance Factor Design) e ASD (Allowable Stress Design).

Verifica di aste in acciaio secondo la norma americana ANSI/AISC 360

Totale voci: 3

RFEM/RSTAB-Zusatzmodul RF-/STAHL AISC | Bemessung von Stahlstäben nach ANSI/AISC 360-16

RF-/STEEL AISC | Caratteristiche

Progettazione di aste e tiranti per trazione, compressione, flessione, taglio, momenti interni combinati e torsione
Verifiche di stabilità per instabilità elastica e instabilità flesso-torsionale
Determinazione automatica dei carichi critici di instabilità e del momento critico flesso-torsionale tramite un programma FEM integrato specifico (analisi degli autovalori) per condizioni di carico e supporto generali
Calcolo alternativo e analitico del momento critico flesso-torsionale per situazioni standard
Possibilità di supporto laterale discreto per travi e tiranti
Classificazione automatica della sezione trasversale (compatta, non compatta e snella)
Verifica allo stato limite di servizio (freccia)
Ottimizzazione della sezione trasversale
Ampia selezione di profili disponibili come ad esempio profili laminati a I, U, T, angolari, profili cavi rettangolari e tondi, acciai tondi, profili I, T e angolari simmetrici e asimmetrici parametrici, doppi angolari
Tabelle di input e output chiaramente strutturate
Documentazione completa dei risultati con riferimenti alle equazioni di verifica utilizzate dalla normativa
Opzioni versatili di filtraggio e ordinamento dei risultati, incluso elencazione per asta, sezione trasversale, posizione x o per casi di carico/combinationi di carico/combinationi di risultati
Tabella dei risultati per snellezze delle aste e forze interne determinanti
Distinta dei pezzi con indicazioni di peso e volume
Integrazione perfetta in RFEM/RSTAB
Unitá metriche ed imperiali

Lavorare con RF-/STEEL AISC

All'inizio, l'utente decide se vuole dimensionare secondo il metodo ASD o LRFD. Inoltre, devono essere inseriti i casi di carico, le combinazioni di carico o di risultato da dimensionare. Le combinazioni di carico secondo ASCE 7 possono essere generate manualmente o automaticamente in RFEM/RSTAB.

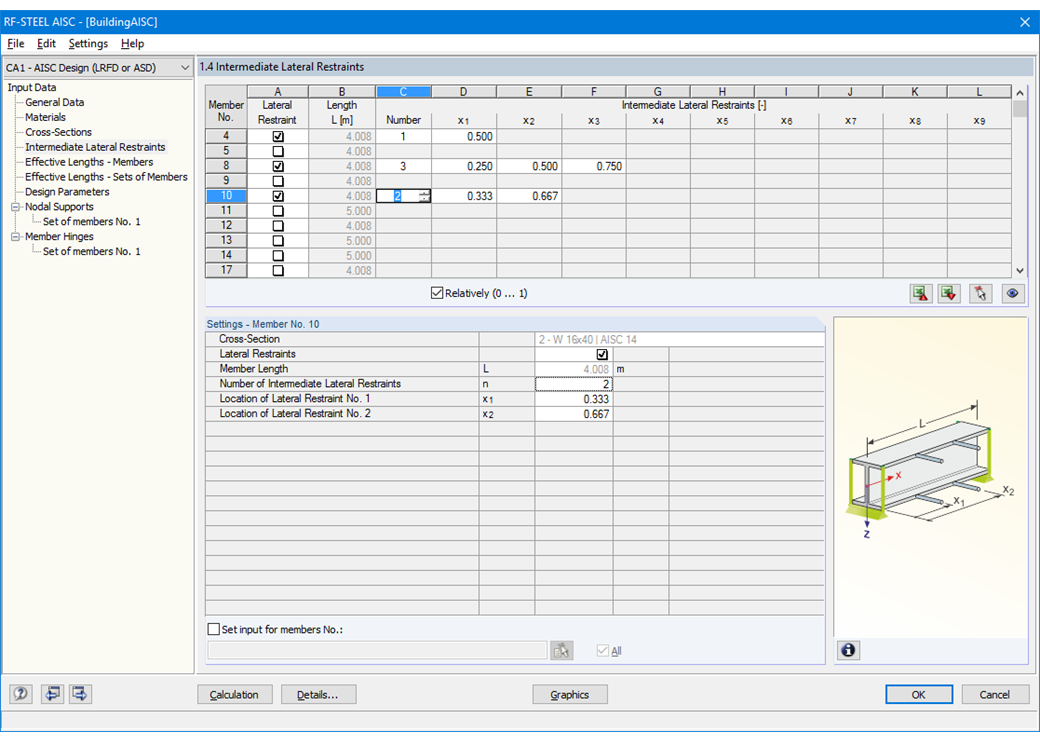

Nei passaggi successivi, è possibile adattare le impostazioni predefinite per supporti laterali intermedi, lunghezze di instabilità e altri parametri di progettazione specifici delle norme, come ad esempio il fattore di modifica C_b per il buckling flesso-torsionale o il Fattore di Shear Lag. Quando si utilizzano tratti di aste, è possibile definire condizioni di supporto individuali ed eccentricità in ogni nodo intermedio delle aste singole. Uno strumento FEM speciale determina internamente i carichi e i momenti critici necessari per la verifica di stabilità in queste situazioni.

In connessione con RFEM/RSTAB, si può anche applicare il cosiddetto Metodo di Analisi Diretta, che considera l'influenza di un calcolo generale secondo la Teoria del II ordine. In questo caso, non è necessario lavorare con fattori di incremento speciali.

RF-/STEEL AISC | Risultati

La prima finestra dei risultati mostra i rapporti di progetto massimi con il progetto corrispondente di ogni caso di carico, combinazione di carico o combinazione di risultati.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
