Pestaña Muro de diafragma y de cortante para Modelo de edificio en RFEM 6

Usando el complemento Building Model, puede diseñar con precisión los elementos laterales de su edificio y analizar las deformaciones debido a cargas horizontales. Los resultados claros permiten un diseño seguro en cumplimiento con las normas.

Descarga la versión de prueba gratuita

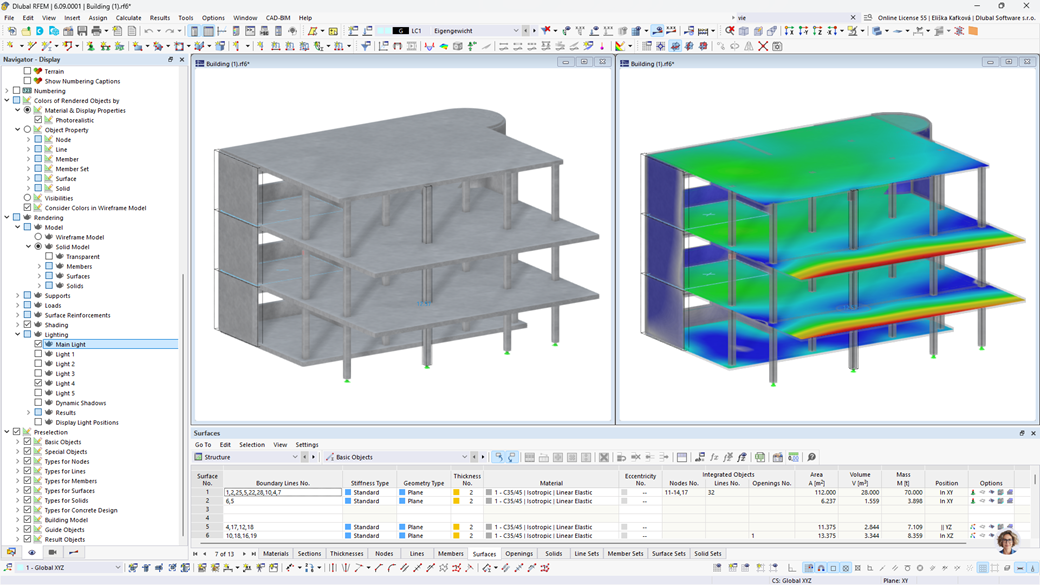

Complemento de modelo de edificio para RFEM 6

Optimización de la rigidización y cálculo de muros de cortante

Utilice nuestro complemento Modelo de edificio para un cálculo preciso de la rigidez y un análisis de deformaciones bajo cargas horizontales. Obtenga resultados claros para el cálculo seguro y conforme a la norma de muros de cortante.

Cálculo de rigidización

Con el complemento Modelo de edificio, puedes calcular la rigidez de tu edificio de manera eficiente. Dependiendo de la modelización de los pisos elegida, las fuerzas horizontales se aplican directamente a las paredes para absorber las cargas horizontales del viento, terremotos u otras acciones.

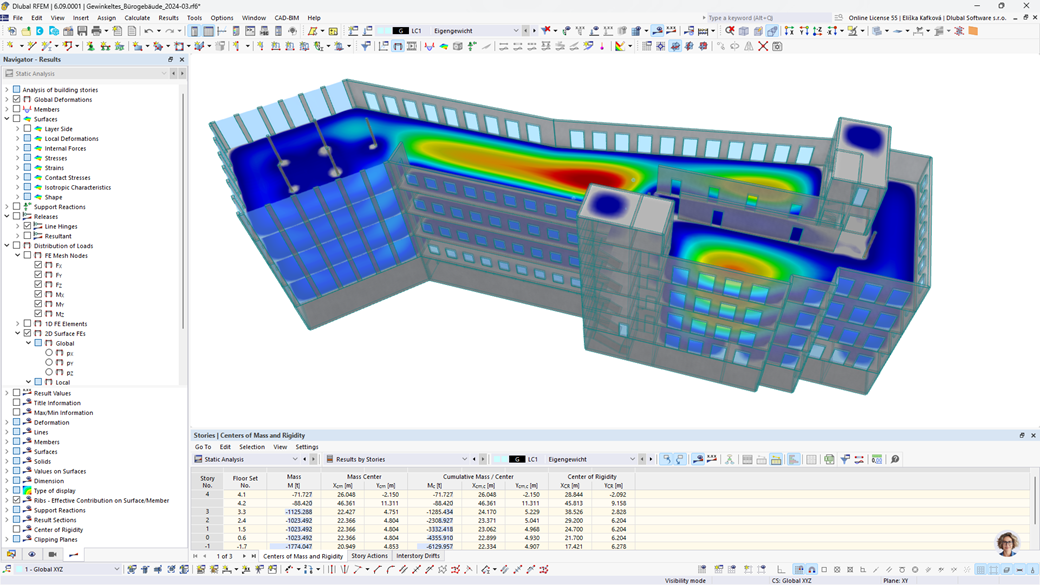

Análisis de deformaciones

El complemento permite analizar de manera rápida y precisa las deformaciones bajo cargas horizontales como el viento o los terremotos. Se calcula la distribución de fuerzas en las paredes individuales, lo que permite comprobar áreas críticas de manera específica. La representación clara de los resultados le ayuda a optimizar el arriostramiento de todo el edificio.

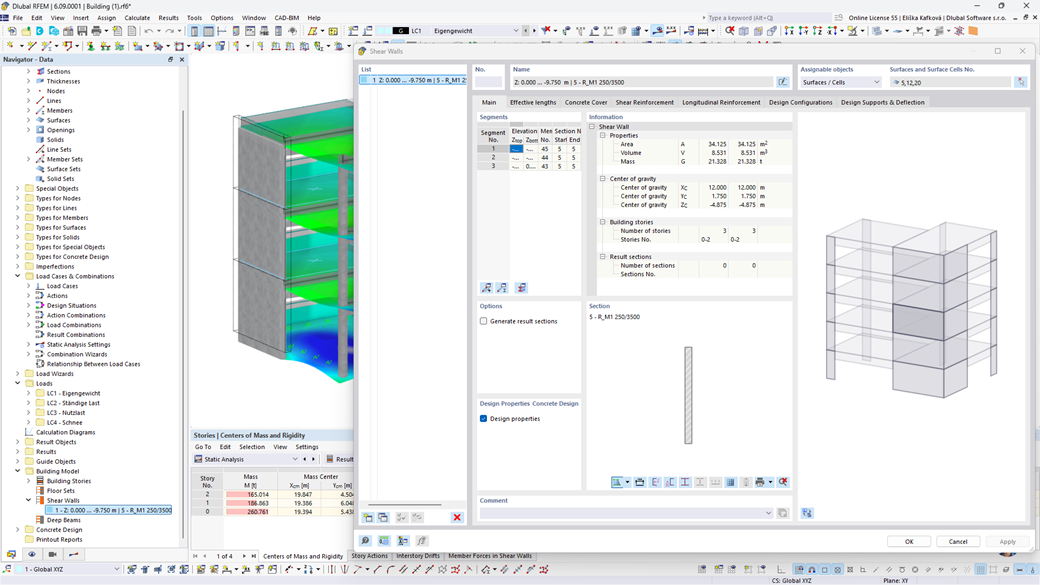

Cálculo de muro de cortante

El diseño de muros de corte es simple y eficiente con el complemento Building Model. Los resultados de los muros de corte se integran utilizando un haz de resultados, y RFEM calcula automáticamente fuerzas internas como tensiones de corte y deformaciones. Se realizan comprobaciones de diseño de acuerdo con el estándar seleccionado, como EC 5, NDS o CSA O86 para madera o EC2, ACI o CSA A23.3 para concreto, en el complemento de diseño respectivo. El complemento Concrete Design accede directamente a la configuración del Building Model y, en conexión con el Building Model, permite un diseño optimizado de refuerzo para los muros de corte.

Más información

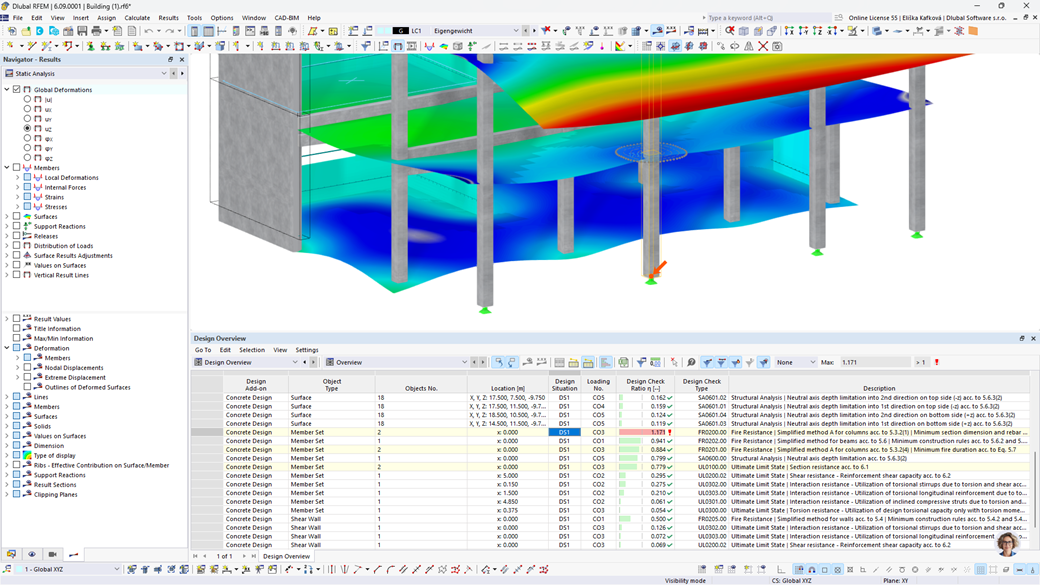

Representación de resultados claros

Los resultados de los cálculos se presentan en forma tabular y gráfica, incluyendo una visualización de las zonas críticas. Esto permite detectar rápidamente el aprovechamiento de las paredes de cortante y realizar ajustes específicos. Con estas funciones, RFEM le ayuda a dimensionar paredes de cortante de forma segura, conforme a las normativas y eficiente.
