Ofrecemos consejos y sugerencias para ayudarle a empezar con el programa básico RFEM.

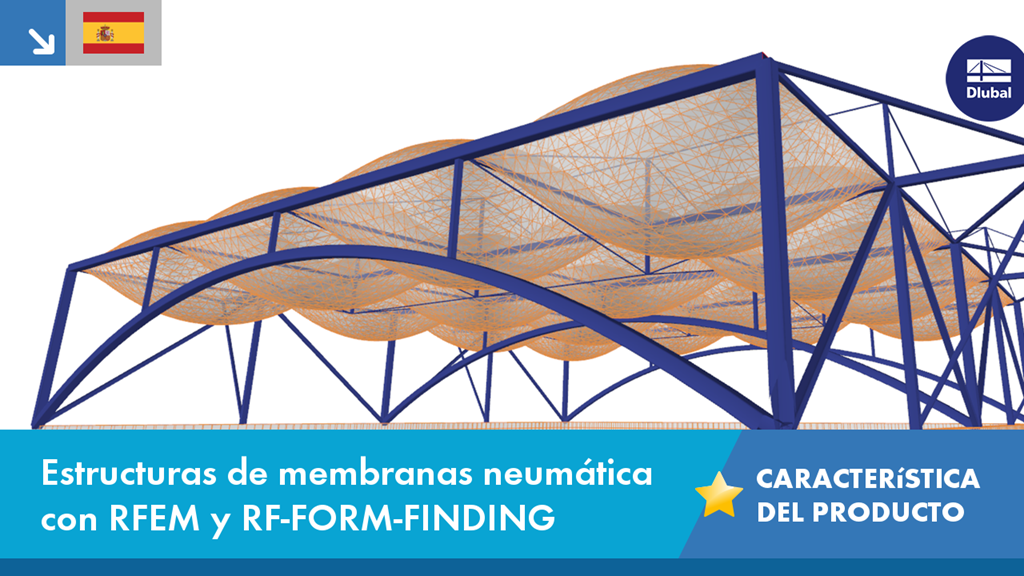

Estructuras de membrana neumática con RFEM y RF-FORM-FINDING
Video
Primeros pasos con RFEM
Descripción
Las construcciones neumáticas son estructuras extremadamente ligeras compuestas de aire inflado. La presión interna existente confiere integridad estructural a las membranas envolventes para contrarrestar las cargas externas.
Utilice RF-FORM-FINDING para diseñar sistemas de membranas de una capa infladas con aire y sistemas de membranas de doble capa. Calcule sistemas con presión positiva o negativa, o una combinación de ambos.
Es posible definir los materiales típicos de las membranas, incluyendo ETFE. Los modelos de materiales no lineales capturan de manera más realista el comportamiento de la deformación de la membrana.
Determine la forma de la membrana con una aplicación permanente de presión positiva o negativa en el volumen de gas. La forma de pretensado determinada con el proceso de búsqueda de la forma ahora puede resistir cargas externas.
Calcule todas las situaciones de carga para sistemas abiertos y cerrados (sin compresores), y diseñe las membranas para cargas a corto y largo plazo tales como las del viento y la nieve.
Además, diseñe la estructura de soporte según varios análisis de la sección y de estabilidad dentro de un solo programa.
Palabras clave
Característica del producto Dlubal ETFE Estructura neumática Cojines neumáticos Neumático Sistema de baja presión Estructura de tubos Estructura con membranas Presión negativa Sobrepresión Presión interna Estructura soportada con aire Cierre a presión Descripción del producto para la función Característica del producto Característica del software Dlubal
Escribir un comentario...
Escribir un comentario...
- Vistas 606x
- Actualizado 22. diciembre 2020
Contacte con nosotros
¿Tiene alguna pregunta sobre nuestros productos o necesita asesoramiento sobre la selección de productos para sus proyectos? Póngase en contacto con nosotros por correo electrónico gratuito, chat o soporte de foros o use nuestras preguntas frecuentes las 24 horas.
![[EN] Dlubal RFEM 5 - Módulos adicionales: RF-FORM-FINDING & RF-CUTTING-PATTERN](/-/media/Images/netgenium/thumbnails/2/4/6/6/4/2466488/2466488.png?la=es&mw=348&mlid=923B26F469A349D8877DEBCCBF9372CF&hash=31DDCB2FA4B7C0285C426237FAE3256A9421AC92)
![[EN] SVT 016 | Búsqueda de forma de membranas de cubiertas](/-/media/Images/netgenium/thumbnails_old/1819329.png?la=es&mw=348&mlid=31377AD635A04C6B9888B193A69BDECA&hash=11F40CEF95DB8D7B3CB6E1FC29AE87A952C8DA9B)
![[EN] KB 001706 | Actualizaciones de 2020 del Manual de diseño de aluminio (ADM) en RF-/Aluminium ADM](/-/media/Images/netgenium/thumbnails/2/9/8/1/6/2981621/2981621.png?la=es&mw=348&mlid=3ADF221B7EF24DB9856F7AA7F6A9EDD0&hash=F02D404519CD53303F532550418B0C23F625D43C)
![[DE] CP 001193 | Andamio para la prisión de Hobro, Dinamarca](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966610/2966610.png?la=es&mw=348&mlid=7B674A4776314B77BF7AE9FD1150D041&hash=A3F8D20CA3AD63837A8AEDDBA8164C91EAB128B6)
![[DE] CP 001185 | Champagne Bar - Hipódromo de Goodwood, Reino Unido](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964979/2964979.png?la=es&mw=348&mlid=7D7C3484D14443628C17410ED6639CBF&hash=EE2ABC73A920B8454554A183D54D2849EE0BC428)
![[EN] Seminarios web | Diseño de barras de aluminio según ADM 2020 en RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972670/2972670.png?la=es&mw=348&mlid=39E115F9F4794C7BA0C19B0C74D72E45&hash=D5383D774F7F3AC0DEE795A7AFAC5DD225972676)
![[EN] KB 001673 | Clasificación de la sección según EN 1999-1-1](/-/media/Images/netgenium/thumbnails/2/9/6/7/4/2967449/2967449.png?la=es&mw=348&mlid=6E92572D94BB4B328CA659556359C5FD&hash=278EBC9C02FBA3A26B07BF9E834EBDE0CB4BA4E2)
![[EN] Diseño de secciones de perfiles de acero conformados en frío según el Eurocódigo 3](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972455/2972455.png?la=es&mw=348&mlid=8F704B1265D641919DACF698D3280B86&hash=46DD1C09537ADFB576739FDB668F3D1CCFA17102)
![[EN] PF 001402 | Visualización de la topología en una estructura deformada](http://img.youtube.com/vi/pUaQcqWjyjM/mqdefault.jpg)
El módulo adicional RF-FORM-FINDING determina las formas de equilibrio de elementos de membrana y cable en RFEM. En este proceso de cálculo, el programa busca una posición geométrica de este tipo en la que la tensión superficial/pretensado de membranas y cables esté en equilibrio con las condiciones de contorno naturales y geométricas. Este proceso se denomina búsqueda de forma (en lo sucesivo, FF). El cálculo de FF se puede activar en RFEM globalmente en la pestaña "Opciones" de "Datos generales" de un modelo. Después de seleccionar la opción correspondiente, se crea un nuevo caso de carga o un proceso de cálculo llamado RF-FORM FINDING en RFEM, y hay disponible un parámetro FF adicional para definir la tensión superficial y el pretensado al introducir cables y membranas. Al activar la opción FF, el programa siempre comienza el proceso de búsqueda de forma antes del cálculo estructural puro de fuerzas internas, deformación, valores propios, etc., y genera un modelo pretensado correspondiente para un análisis posterior.
RF-FORM-FINDING | Características
- Búsqueda de forma de:
- estructuras de cables y membranas cargadas a tracción
- estructuras de barras y cáscaras cargadas a compresión
- estructuras cargadas con combinación de tracción y compresión
- Consideración de cámaras de gas entre superficies
- Interacción con la estructura de soporte (diseño de la subestructura según varias normas)
- Las superficies se consideran como elementos 2D y las barras como 1D
- Definición de condiciones de pretensado distintas para superficies (membranas y cáscaras)
- Definición de fuerzas o requisitos geométricos para barras (cables y vigas)
- Consideración de cargas individuales (peso propio, presión interna, etc.) en el proceso de búsqueda de forma
- Definiciones de apoyos temporales para el proceso de búsqueda de forma
- Búsqueda automática preliminar de superficies de membranas ( más información... )
- Definición de materiales isótropos u ortótropos para el análisis estructural
- Definición opcional de cargas poligonales libres
- Transformación de los elementos de la forma encontrada en elementos de superficies NURBS
- Posibilidad de la búsqueda de forma combinada mediante la integración de la búsqueda de forma preliminar
- Evaluación gráfica de la nueva forma utilizando coordenadas y gráficos de inclinación coloreados
- Documentación completa del cálculo con figuras de evaluación adaptables definidas por el usuario
- Exportación opcional de la malla de elementos finitos como archivo DXF o Excel
