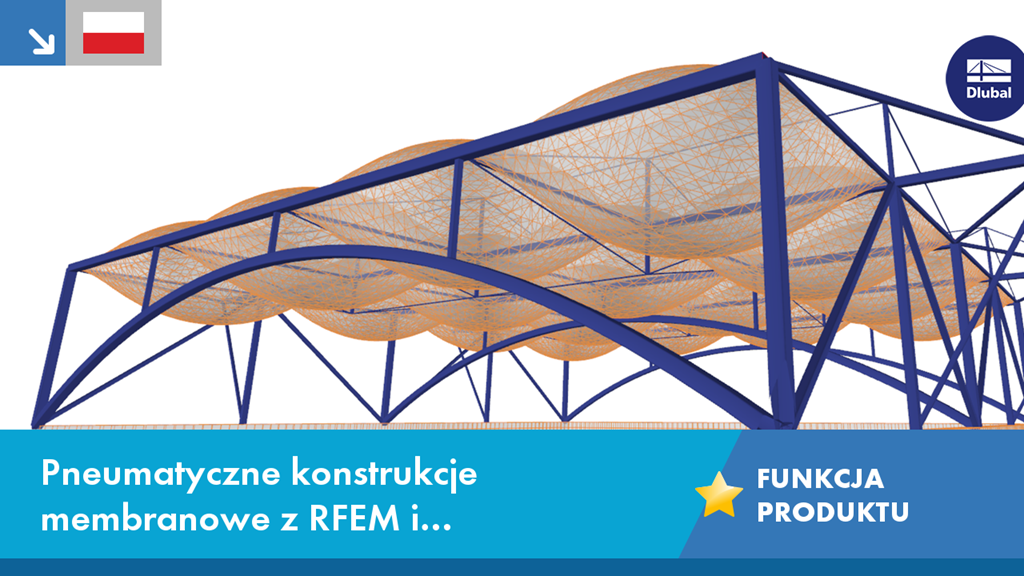

Pneumatyczne konstrukcje membranowe w RFEM i RF-FORM-FINDING

Konstrukcje pneumatyczne są wyjątkowo lekkimi konstrukcjami, których nośność i forma jest zapewniona przez działanie powietrza. Istniejące ciśnienie wewnętrzne zapewnia, że otaczające membrany są integralne pod względem konstrukcyjnym, co przeciwdziała obciążeniom zewnętrznym.

Za pomocą modułu RF-FORM-FINDING można projektować nadmuchiwane powietrzem jednowarstwowe systemy membranowe oraz dwuwarstwowe systemy membranowe. Obliczenia układów nadciśnienia lub podciśnienia lub kombinacji obu tych układów.

Możliwe jest zdefiniowanie typowych materiałów membranowych, w tym ETFE. Nieliniowe modele materiałowe odwzorowują bardziej realistyczne zachowanie membrany przy odkształceniu.

Można określić kształt membrany przy użyciu stałego nadciśnienia lub podciśnienia w bryle gazowej. Sprężony kształt, określony w procesie znajdowania kształtu może teraz wytrzymać obciążenia zewnętrzne.

Obliczanie wszystkich sytuacji obciążeń dla układów otwartych i zamkniętych (bez sprężarek) i projektowanie membran dla obciążeń krótko- i długotrwałych, takich jak wiatr i śnieg.

Dodatkowo w jednym programie można zaprojektować konstrukcję nośną zgodnie z różnymi wymiarami przekroju i stateczności.

Czy mają Państwo jakieś pytania?
