Pregunta:

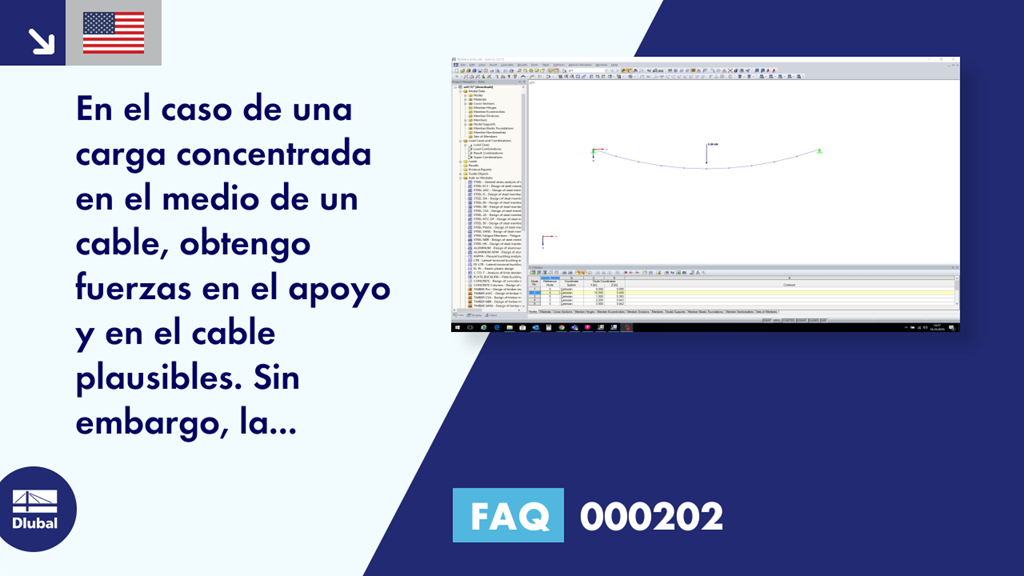

En el caso de una carga concentrada en el medio de un cable, obtengo fuerzas en el apoyo y en el cable plausibles. Sin embargo, la deformación no es plausible. ¿Por qué?
Respuesta:
Esta representación gráfica resulta debido al factor de visualización para las deformaciones. Si establece este factor en 1, obtiene una deformación realista sin escala.
El factor se puede especificar en el panel. El panel aparece tan pronto como estén disponibles los resultados. También puede mostrarlo usando el menú "Ver → Panel de control".
Con el factor 1, es obvio que la fuerza en el medio da como resultado un estiramiento del cable. El estiramiento conduce a un desplazamiento hacia arriba de los nudos exteriores.
