Question :

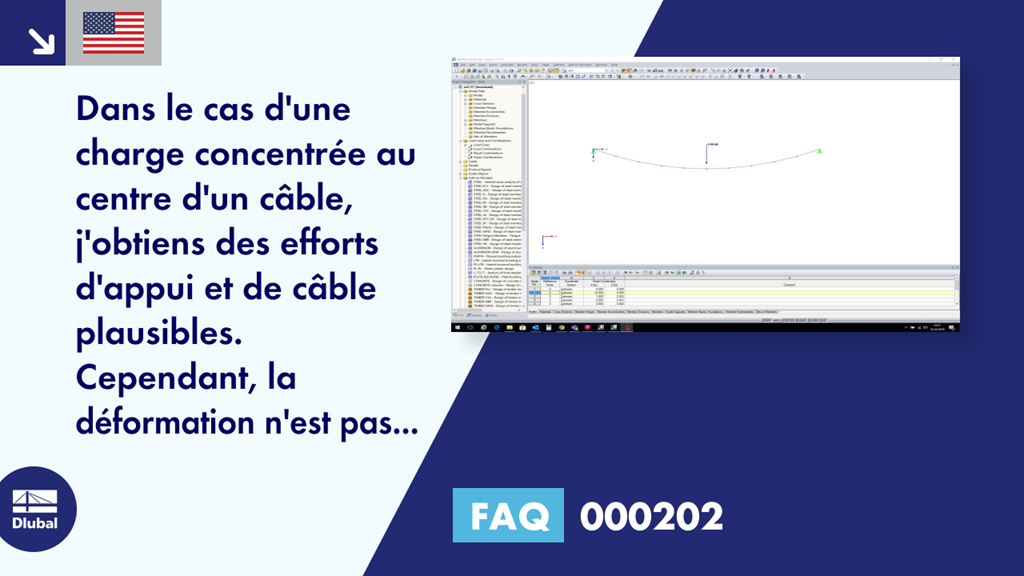

Dans le cas d'une charge concentrée au centre d'un câble, j'obtiens des efforts d'appui et de câble plausibles. Cependant, la déformation n'est pas plausible. Pourquoi ?
Réponse :
Cette représentation graphique résulte du facteur d'affichage des déformations. Si vous définissez ce facteur sur 1, vous obtenez une déformation réaliste sans mise à l'échelle.
Le facteur peut être spécifié dans le panneau. Le panneau apparaît dès que les résultats sont disponibles. Vous pouvez également l'afficher à l'aide du menu « Affichage → Panneau de configuration ».
Avec le facteur 1, il est évident que la force au centre entraîne un étirement du câble. L'étirement entraîne un déplacement vers le haut des nœuds externes.
