Domanda:

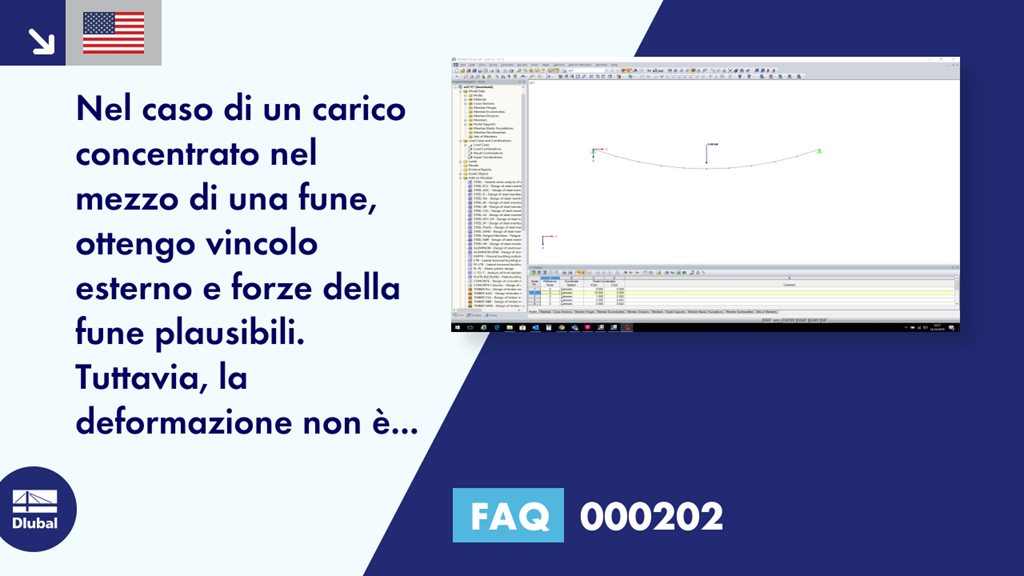

Nel caso di un carico concentrato nel mezzo di una fune, ottengo vincolo esterno e forze della fune plausibili. Tuttavia, la deformazione non è plausibile. Perché?
Risposta:
Questa rappresentazione grafica risulta dal coefficiente di visualizzazione degli spostamenti generalizzati. Se si imposta questo coefficiente su 1, si ottiene una deformazione realistica senza ridimensionamento.
Il coefficiente può essere specificato nel pannello. Il pannello appare non appena i risultati sono disponibili. Puoi anche visualizzarlo usando il menu "Visualizza → Pannello di controllo".
Con il coefficiente 1, è ovvio che la forza nel mezzo risulta in un allungamento della fune. Lo stiramento porta ad uno spostamento verso l'alto dei nodi esterni.
