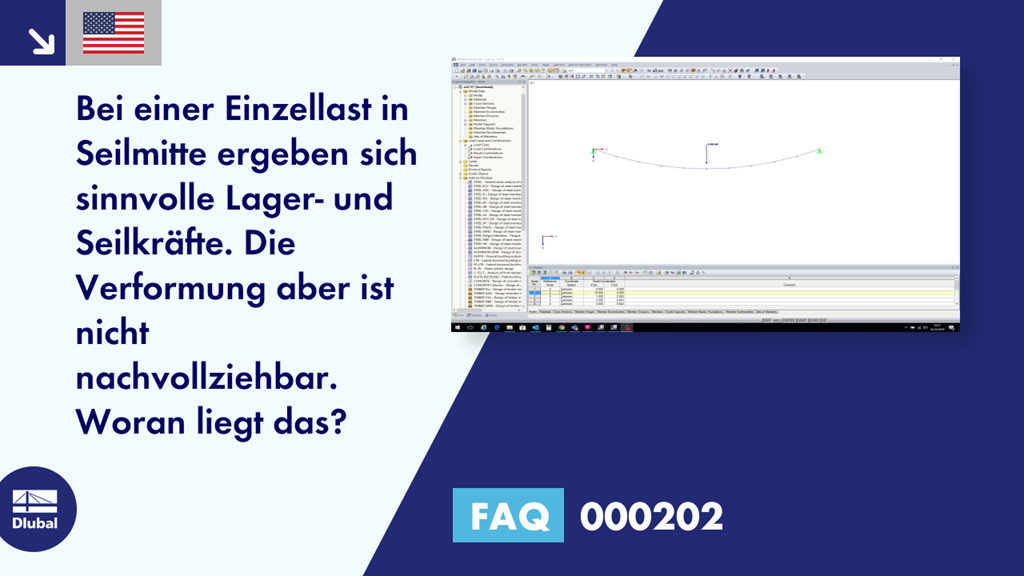

FAQ 000202 | Bei einer Einzellast in Seilmitte ergeben sich sinnvolle Lager- und Seilkräfte....

Frage:
Bei einer Einzellast in Seilmitte ergeben sich sinnvolle Lager- und Seilkräfte. Die Verformung aber ist nicht nachvollziehbar. Woran liegt das?

Antwort:
Diese ungewöhnliche Darstellung ist auf den Anzeigefaktor für die Verformungen zurückzuführen. Wenn Sie diesen Faktor auf 1 setzen, ergibt sich das realistische Verformungsbild ohne Überhöhung.

Den Faktor können Sie im Panel einstellen. Es wird angezeigt, sobald Ergebnisse vorliegen. Es kann auch über das Menü "Ansicht → Steuerpanel" eingeblendet werden.

Mit dem Faktor 1 ist deutlich zu erkennen, dass das Seil durch die Kraft in der Mitte gestrafft wird. Dadurch verschieben sich die weiter außen befindlichen Knoten nach oben.
