Pregunta

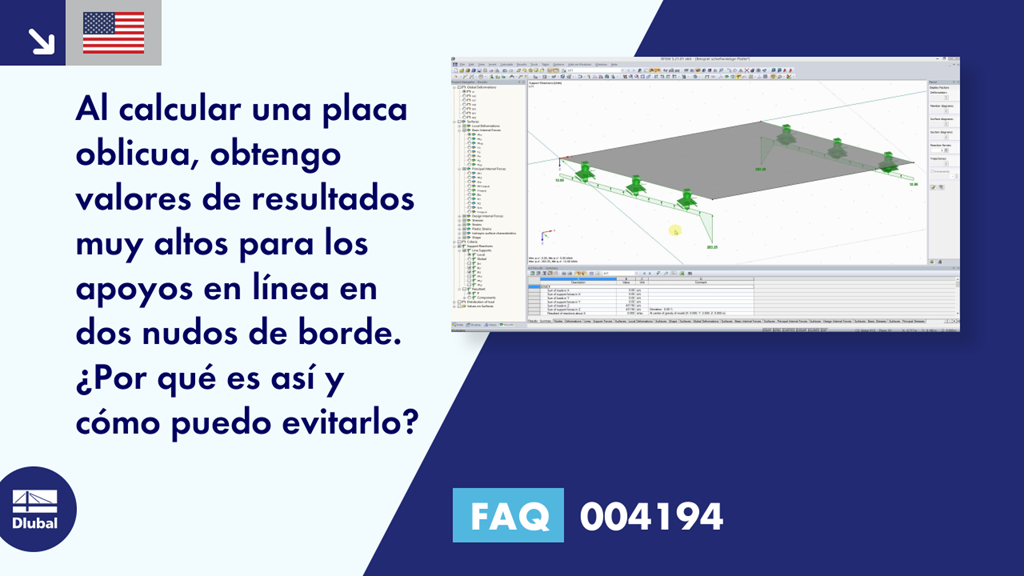

Al calcular una placa de ángulo oblicuo, obtengo valores de resultados muy altos para los apyos en línea de los 2 nudos de borde. ¿Cuál es el motivo y cómo puedo evitarlo?

Respuesta

La definición predeterminada de los elementos de superficie asume un comportamiento de material isótropo. La carga intenta llegar a los apoyos lo más rápido posible. La rigidez de los elementos también juega un papel aquí.
Para las placas, el comportamiento estructural o la transferencia de carga se representa y comprende mejor con las trayectorias de los momentos principales αb. Para los elementos de muro, es necesario considerar las trayectorias de los esfuerzos axiles principales αm.
En este ejemplo, la carga no se aplica paralela a los bordes de la placa libre sino casi perpendicular a los apoyos, porque este es el recorrido más corto de la transferencia de carga.
En las esquinas romas del sistema, el área de absorción de la carga es mayor que en los centros de los apoyos, que se corresponde con un punto singular y tiene (como consecuencia de esto) valores máximos grandes.
Para forzar el sistema a eliminar la carga paralela a los bordes de la placa libre, el siguiente procedimiento es el más rápido:
Definición de una placa ortótropa. Se recomienda usar el tipo de ortotropía "Espesor eficaz". Se debe especificar el espesor eficaz de la chapa en la dirección del apoyo y un espesor muy pequeño (por ejemplo, 1 mm) en el efecto secundario del apoyo.
El segundo gráfico muestra la diferencia entre ambos modelos.
