Question :

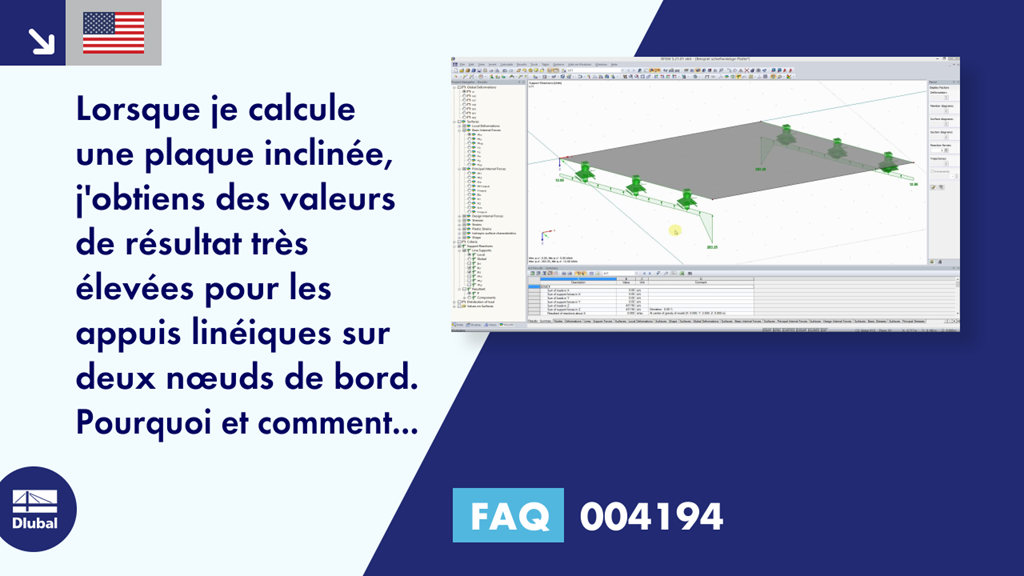

Lorsque je calcule une plaque inclinée, j'obtiens des valeurs de résultat très élevées pour les appuis linéiques sur deux nœuds de bord. Pourquoi et comment puis-je éviter cela ?
Réponse :
La définition par défaut des éléments de surface est basée sur un comportement de matériau isotrope. La charge tente d'atteindre les appuis le plus rapidement possible. La rigidité des éléments joue également un rôle ici.
Dans le cas des plaques, la meilleure manière d'afficher et de représenter le comportement de la structure ou le transfert de charge est d'utiliser les trajectoires des moments principaux α-b. Pour les éléments de voile, il est nécessaire de considérer les trajectoires des efforts axiaux principaux α-m.
Dans cet exemple, la charge n'est pas appliquée parallèlement aux bords libres de la plaque, mais presque perpendiculairement aux appuis car il s'agit du chemin le plus court du transfert de charge.
Au niveau des angles arrondis du système, la zone d'application de la charge est plus grande qu'au centre des appuis et correspond à un emplacement de singularité. Elle entraîne donc des valeurs extrêmes importantes.
La procédure ci-dessous est la plus rapide pour contraindre le système à transférer la charge parallèlement aux bords de plaque libres :
Définition d'une plaque orthotrope : il est recommandé d'utiliser le type d'orthotropie « Épaisseurs efficaces ». L'épaisseur efficace de la plaque doit être précisée dans la direction de l'appui et une très faible épaisseur (1 mm, par exemple) paramétrée dans l'effet de l'appui secondaire.
Le second graphique illustre la différence entre les deux modèles.
