Domanda:

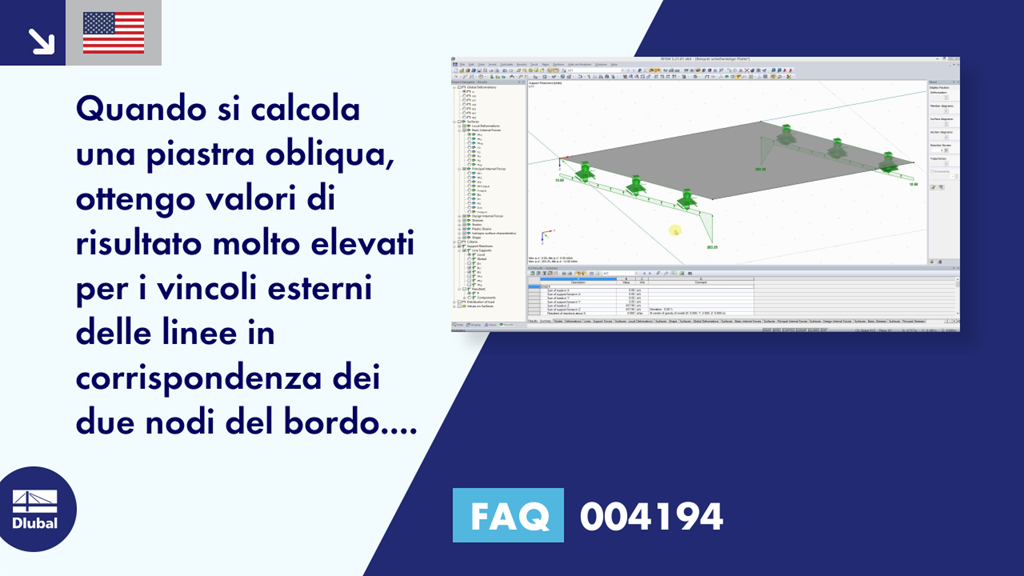

Quando si calcola un piatto obliquo, ottengo valori di risultato molto elevati per i vincoli esterni della linea ai 2 nodi del bordo. Perché è così e come posso evitarlo?
Risposta:
La definizione di default degli elementi di superficie assume il comportamento isotropo del materiale. Il carico tenta di raggiungere i supporti il più rapidamente possibile. Anche la rigidezza degli elementi gioca un ruolo importante in questo caso.
Nel caso delle piastre, il modo migliore per visualizzare e rappresentare il comportamento strutturale o il trasferimento del carico è utilizzare le traiettorie dei momenti principali α-b. Per gli elementi di parete, è necessario considerare le traiettorie delle principali forze assiali α-m.
In questo esempio, il carico non viene trasferito parallelamente ai bordi liberi della piastra, ma quasi perpendicolarmente ai supporti poiché questo è il percorso più breve del trasferimento del carico.
Agli angoli smussati della struttura, l'area di applicazione del carico è più grande che nei centri di supporto, corrisponde ad un punto di singolarità e, di conseguenza, ha grandi valori di picco.
Per forzare il sistema a rimuovere il carico parallelamente ai bordi liberi della piastra, la seguente procedura è la più veloce:
Definizione di piastra ortotropa. Si consiglia di utilizzare il tipo di ortotropia "Spessori efficaci". Lo spessore efficace della piastra deve essere specificato nella direzione del supporto e uno spessore molto piccolo nella direzione del supporto secondario (ad esempio, 1 mm).
La seconda immagine mostra la differenza tra i due modelli.
