Pregunta:
¿Cómo controlo una unión con sobrepresión en el borde?
Respuesta:
Una unión con sobrepresión entre dos barras se puede controlar en RFEM por medio de los resultados de la tensión de la barra. Para las barras, estos resultados de tensiones representan la tensión eficaz como un gradiente de color a través de la superficie dependiendo de la sección asignada.
Basado en el eje local de la barra, el resultado de la tensión de la barra da los siguientes componentes de tensión y tensiones de referencia con una escala de color asociada:
Tensión
σ-x
τ-y
τ-z
Componentes de tensión elásticas
σ-N
σ-Mi
σ-Mz
σ-N+Mi
σ-N+Mz
σ-M
Tensiones equivalentes elásticas
σ-v, Mises
σ-v, Tresce
σ-v, Rankine
σ-v, Tresca+Rankine
σ-v, Bach

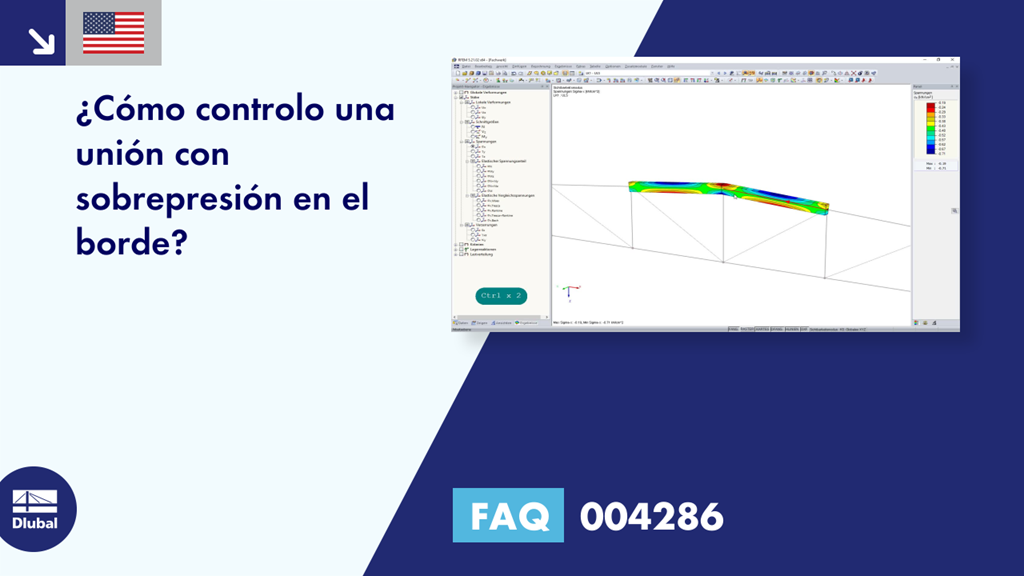

Al activar la visualización de las barras conectadas a la unión y mostrar las tensiones σ-x, es posible visualizar el estado de las tensiones en las barras y, por lo tanto, también entre las barras. Si sólo se pueden dar tensiones negativas en la zona entre las barras, la unión está sometida a sobrepresión.
