Frage

Wie kann man eine überdrückte Fuge im First kontrollieren?

Antwort

Eine überdrückte Fuge zwischen zwei Stäben kann in RFEM über die Stab-Spannungsergebnisse kontrolliert werden. Dieses Spannungsergebnis stellt für Stäbe je Lastsituation die wirkende Spannung als Farbverlauf über die Staboberfläche abhängig von dem zugeordneten Querschnitt dar.

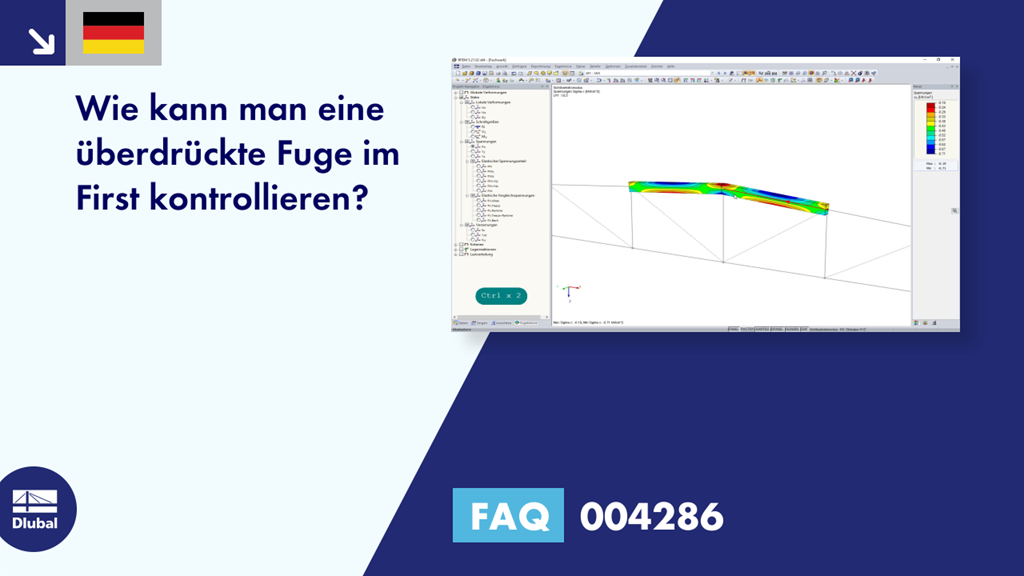

Bild 01 - Spannungen an Stäben

Das Stabspannungsergebnis gibt bezogen auf die lokale Stabachse folgende Spannungskomponenten und Vergleichsspannungen mit einer zugehörigen Farbpalette aus:

  • Spannungen
    • σx
    • τy
    • τz
  • Elastischer Spannungsanteil
    • σN
    • σMy
    • σMz
    • σN+My
    • σN+Mz
    • σM
  • Elastische Vergleichsspannungen
    • σv,Mises
    • σv,Tresce
    • σv,Rankine
    • σv,Tresca+Rankine
    • σv,Bach

Mit einer aktiven Darstellung der an die Fuge anschließenden Stäbe und Einblendung der σx Spannungen kann der Spannungszustand auf und folglich auch zwischen den Stäben sichtbar gemacht werden. Treten hier im Bereich zwischen den Stäben nur negative Spannungen auf, so ist die Fuge überdrückt.
