Dotaz

Jak je možné kontrolovat tlačenou styčnou plochu v hřebeni?

Odpověď

Tlačenou styčnou plochu mezi dvěma pruty je možné v programu RFEM kontrolovat pomocí výsledků napětí na prutech. Tento výsledek napětí představuje pro pruty podle situace zatížení působící napětí jako barevný gradient na horní ploše prutu v závislosti na přiřazeném průřezu.

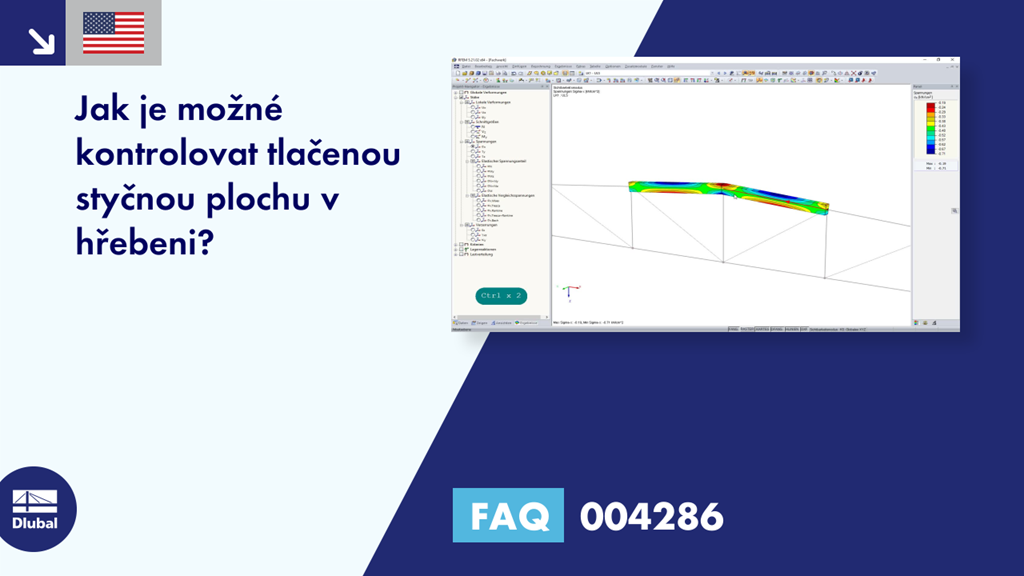

Obr. 01 - Napětí na prutech

Výsledek napětí na prutech zobrazí následující složky zatížení a srovnávací napětí vztažené na lokální osu prutu s příslušnou barevnou paletou:

  • Napětí
    • σx
    • τy
    • τz
  • Elastická složka napětí
    • σN
    • σMy
    • σMz
    • σN+My
    • σN+Mz
    • σM
  • Elastická srovnávací napětí
    • σeqv,Mises
    • σeqv,Tresca
    • σeqv,Rankine
    • σeqv,Tresca+Rankine
    • σeqv,Bach

Pomocí aktivního zobrazení prutů připojených ke styčné ploše a zapnutím napětí σx je možné zobrazit stav napjatosti na prutech a následně mezi pruty. Pokud se v oblasti mezi pruty vyskytují pouze záporná napětí, je styčná plocha tlačená.
