Pytanie:
Jak mogę kontrolować stan przetłoczenia w kalenicy?
Odpowiedź:
Nadciśnienie połączenia między dwoma prętami można kontrolować w programie RFEM za pomocą wyników naprężeń pręta. W przypadku prętów ten wynik naprężenia jest naprężeniem efektywnym jako gradientem kolorów na powierzchni pręta, w zależności od przydzielonego przekroju.
W oparciu o lokalną oś pręta wynik naprężenia pręta daje następujące składowe naprężeń i naprężenia odniesienia wraz z powiązaną paletą kolorów:
Naprężenie
σ-x
τ-y
τ-z
Składowe naprężeń sprężystych
σ-N
σ-My
σ-Mz
σ-N+My
σ-N+Mz
σ-M
Sprężyste naprężenia równoważne
σ-v, Mises
σ-v, Tresce
σ-v, Rankine
σ-v, Tresca+Rankine
σ-v, Bach

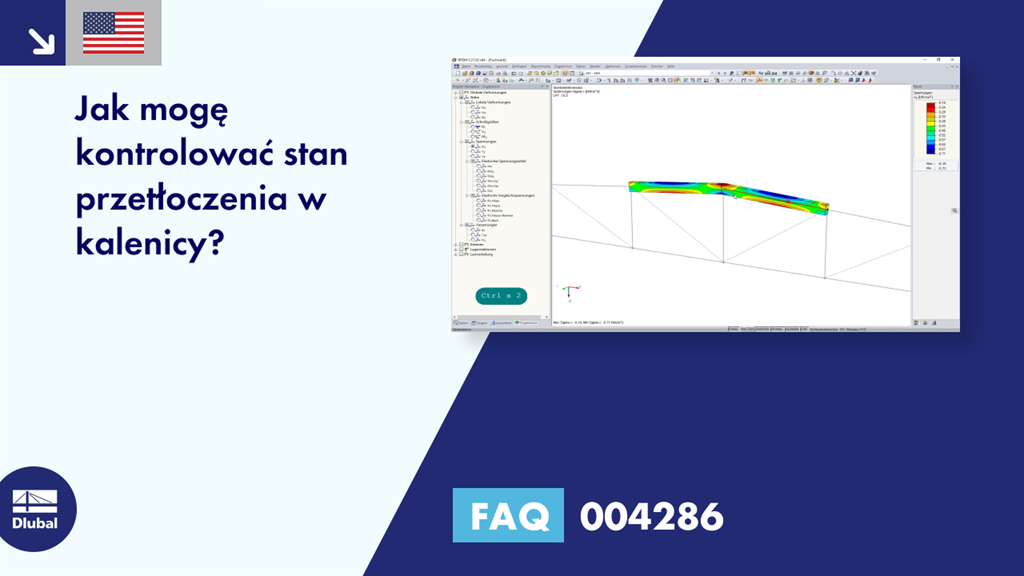

Aktywując wyświetlanie prętów połączonych z połączeniem i wyświetlając naprężenia σ-x, można zwizualizować stan naprężeń na prętach, a tym samym również między prętami. Jeżeli w obszarze między prętami występują tylko naprężenia ujemne, połączenie jest przeciążone.
