Pregunta:

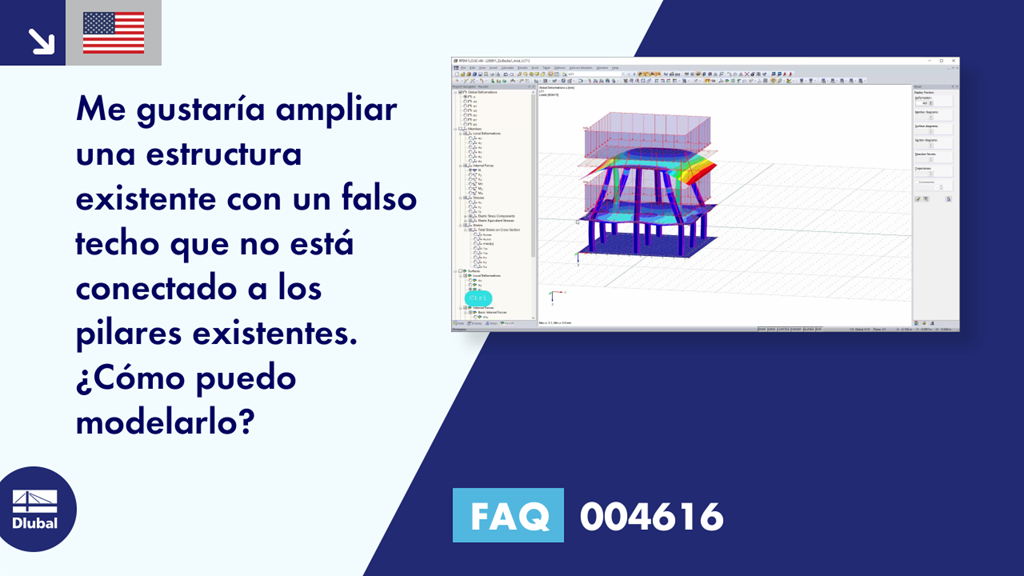

Me gustaría ampliar una estructura existente con un falso techo que no está conectado a los pilares existentes. ¿Cómo puedo modelarlo?
Respuesta:
Hay una forma de implementar su proyecto para lograr un resultado. Nuestra estructura existente se deforma sin un falso techo de la siguiente manera.
Usamos la estructura existente y la función de arrastrar y soltar, así como copiar los elementos mientras se mantiene presionada la tecla Ctrl para un modelado rápido. Es importante asegurarse de que las conexiones articuladas existentes se visualicen correctamente. En este ejemplo, solo se va a mostrar un flujo de trabajo para que las conexiones entre pilares y losas se modelen rígidamente. Los pilares inferiores se modelan como apoyos en nudos utilizando la opción Pilar en Z ... función.
El falso techo no debe transferir ninguna carga a los pilares continuos existentes.
Para comparar ambos modelos, puede evaluar los resultados utilizando dos subestructuras modeladas en un archivo.
