Dotaz:

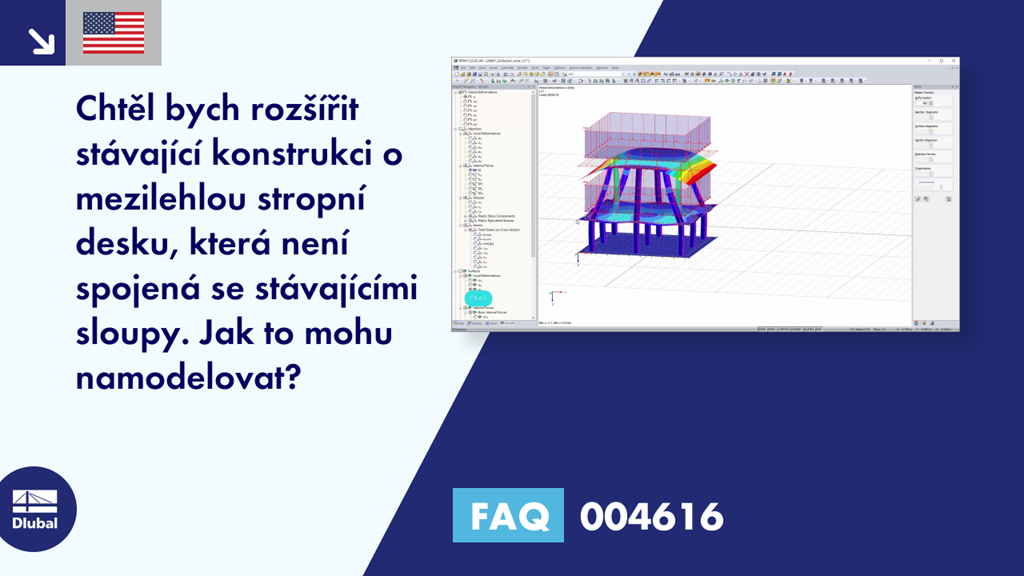

Chtěl bych rozšířit stávající konstrukci o mezilehlou stropní desku, která není spojená se stávajícími sloupy. Jak to mohu namodelovat?
Odpověď:
Chtěl bych zde představit jeden způsob, jak můžete realizovat Váš záměr, abyste dosáhli požadovaného výsledku. Náš stávající model se bez mezilehlé stropní desky deformuje následujícím způsobem.
Pro plynulé modelování použijeme stávající model a také funkci Drag & drop a kopírování prvků pomocí stisknuté klávesy CTRL. Je důležité zajistit, aby existující kloubové přípoje byly správně zobrazeny. V tomto příkladu je představený pouze postup, kde jsou přípoje mezi sloupy a deskami modelovány jako tuhé. Dolní sloupy jsou modelovány jako uzlové podpory pomocí funkce Sloup v Z ... funkce.
Mezilehlá stropní deska by neměla přenášet zatížení do stávajících průběžných sloupů.
Pro porovnání obou modelů můžete vyhodnotit výsledky pomocí obou dílčích systémů namodelovaných v jednom souboru.
