Domanda:

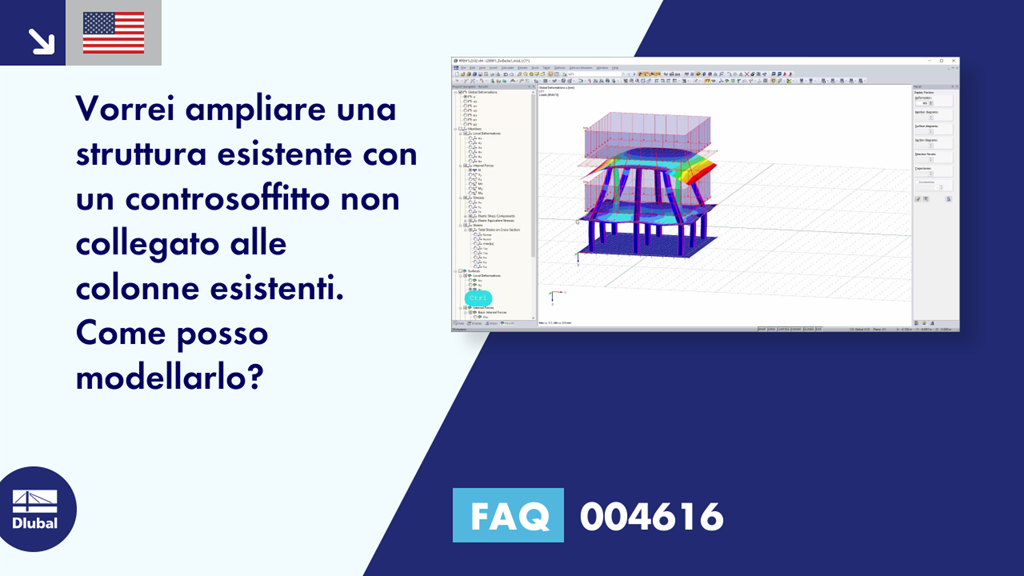

Vorrei ampliare una struttura esistente con un controsoffitto non collegato alle colonne esistenti. Come posso modellarlo?
Risposta:
C'è un modo per implementare il tuo progetto per ottenere un risultato. La nostra struttura esistente viene deformata senza controsoffitto come segue.
Usiamo la struttura esistente e la funzione drag & drop, oltre a copiare gli elementi tenendo premuto il tasto CTRL per una modellazione rapida. È importante assicurarsi che le connessioni bloccate esistenti siano visualizzate correttamente. In questo esempio, deve essere visualizzato un solo flusso di lavoro in modo che i collegamenti tra colonne e solai siano modellati in modo rigido. Le colonne inferiori sono modellate come vincoli esterni dei nodi utilizzando la colonna in Z ... funzione.
Il controsoffitto non dovrebbe trasferire alcun carico alle colonne continue esistenti.
Per confrontare entrambi i modelli, è possibile valutare i risultati utilizzando due sottostrutture modellate in un file.
