[ES] FAQ 004645 | ¿Cuántas barras se pueden conectar a un nudo en RF-/JOINTS Timber - Steel to Timber ...

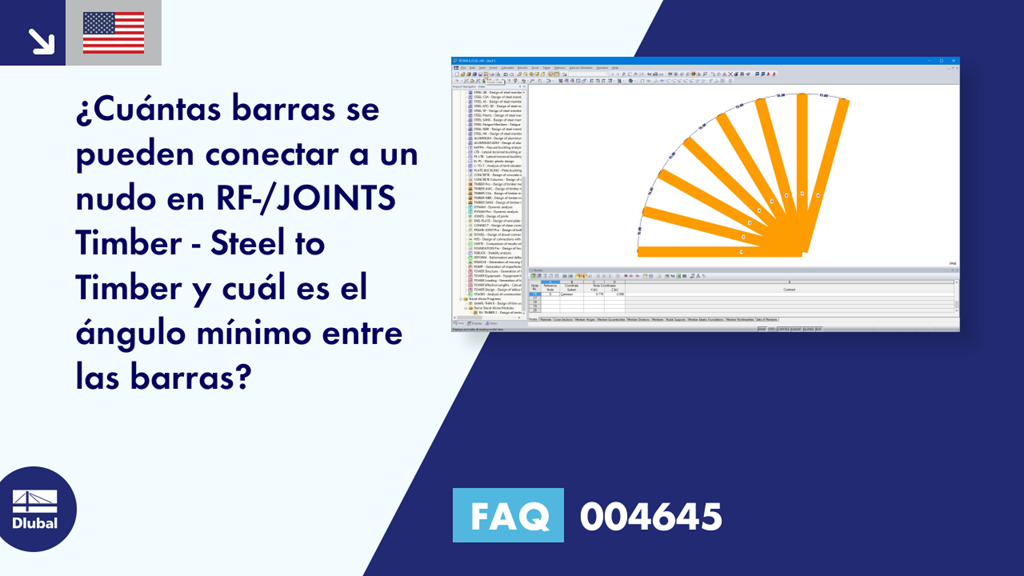

Pregunta frecuente 004645

Pregunta:
¿Cuántas barras se pueden conectar a un nudo en RF-/JOINTS Timber - Steel to Timber, y cuál es el ángulo mínimo entre las barras?

Respuesta:
Para realizar un cálculo uniforme, el programa define el número máximo de barras conectadas así como el ángulo mínimo entre las barras. Las condiciones geométricas se definen como sigue:

Número máximo de barras conectadas: 8
Longitud mínima de una barra: 42 cm
Ángulo mínimo entre barras: 15°

Si no se cumplen estas condiciones de contorno, no es posible realizar un cálculo adicional.
