Frage:

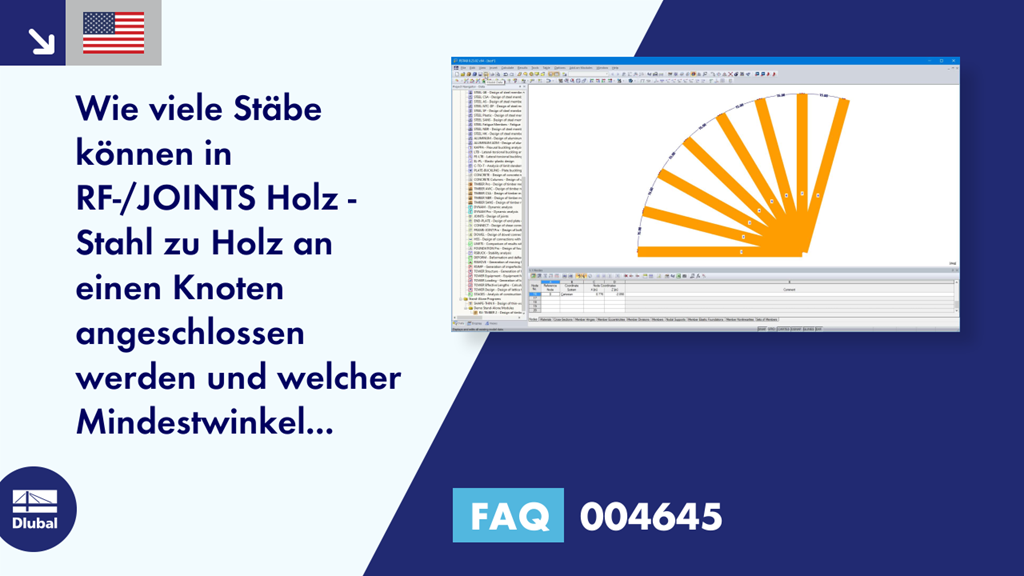

Wie viele Stäbe können in RF-/JOINTS Holz - Stahl zu Holz an einen Knoten angeschlossen werden und welcher Mindestwinkel zwischen den Stäben muss gegeben sein?

Antwort:
Um eine reibungslose Berechnung durchführen zu können, sind im Programm eine Höchstanzahl anschließender Stäbe sowie ein Mindestwinkel zwischen Stäben definiert. Die geometrischen Bedingungen sind wie folgt hinterlegt:

Höchstanzahl anschließender Stäbe: 8
Mindestlänge eines Stabes: 42 cm
Mindestwinkel zwischen Stäben: 15°

Sind diese Randbedingungen nicht eingehalten, ist eine weitere Berechnung nicht möglich.
