FAQ 004645 | Kolik prutů lze připojit k uzlu v modulu RF-/JOINTS Timber - Steel to Timber ...

Dotaz:

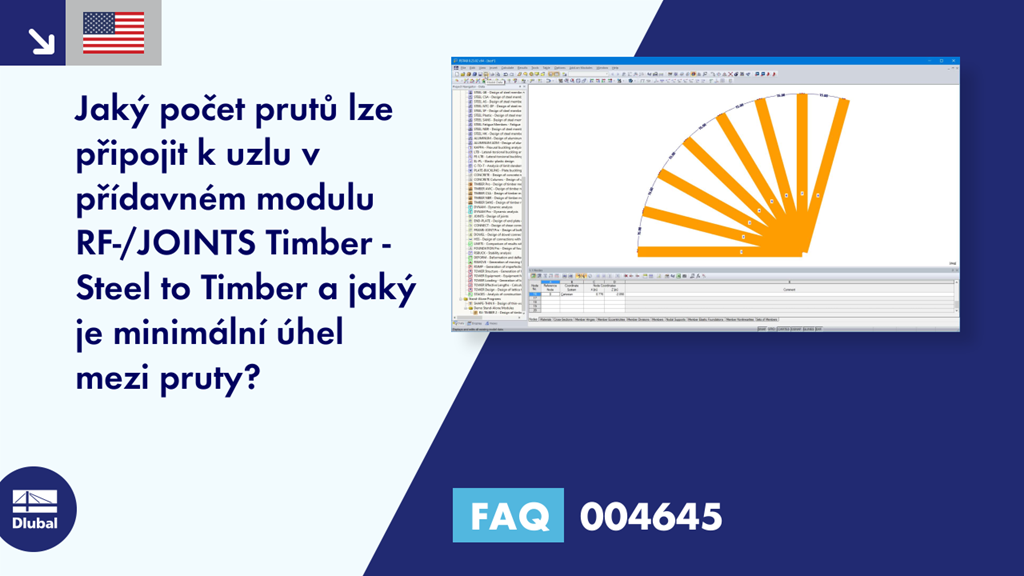

Jaký počet prutů lze připojit k uzlu v přídavném modulu RF-/JOINTS Timber - Steel to Timber a jaký je minimální úhel mezi pruty?

Odpověď:
Pro provedení bezproblémového výpočtu je v programu definován maximální počet připojovaných prutů a minimální úhel mezi pruty. Geometrické podmínky jsou definovány následovně:

Maximální počet připojovaných prutů: 8
Minimální délka prutu: 42 cm
Minimální úhel mezi pruty: 15°

Pokud nejsou tyto okrajové podmínky splněny, není možné provést další výpočet.
