Pytanie:

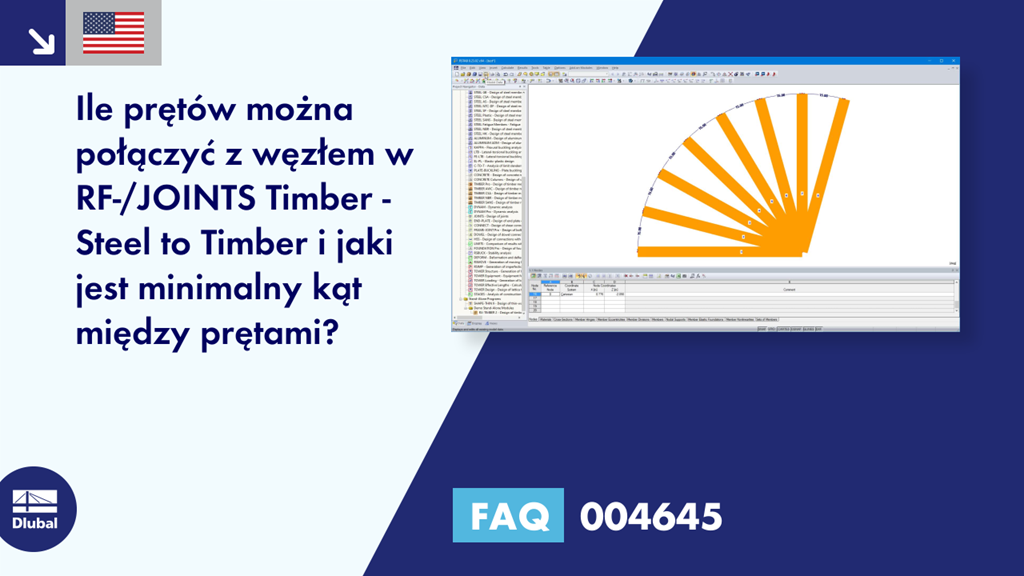

Ile prętów można połączyć z węzłem w RF-/JOINTS Timber - Steel to Timber i jaki jest minimalny kąt między prętami?

Odpowiedź:
W celu płynnego przeprowadzenia obliczeń program definiuje maksymalną liczbę połączonych prętów oraz minimalny kąt pomiędzy prętami. Warunki geometryczne są zdefiniowane w następujący sposób:

Maksymalna liczba połączonych prętów: 8
Minimalna długość pręta: 42 cm
Minimalny kąt pomiędzy prętami: 15°

Jeżeli te warunki brzegowe nie są spełnione, dalsze obliczenia nie są możliwe.
