[IT] FAQ 004645 | Quante aste possono essere collegate a un nodo in RF-/JOINTS Timber - Steel to Timber ...

FAQ 004645

Domanda:

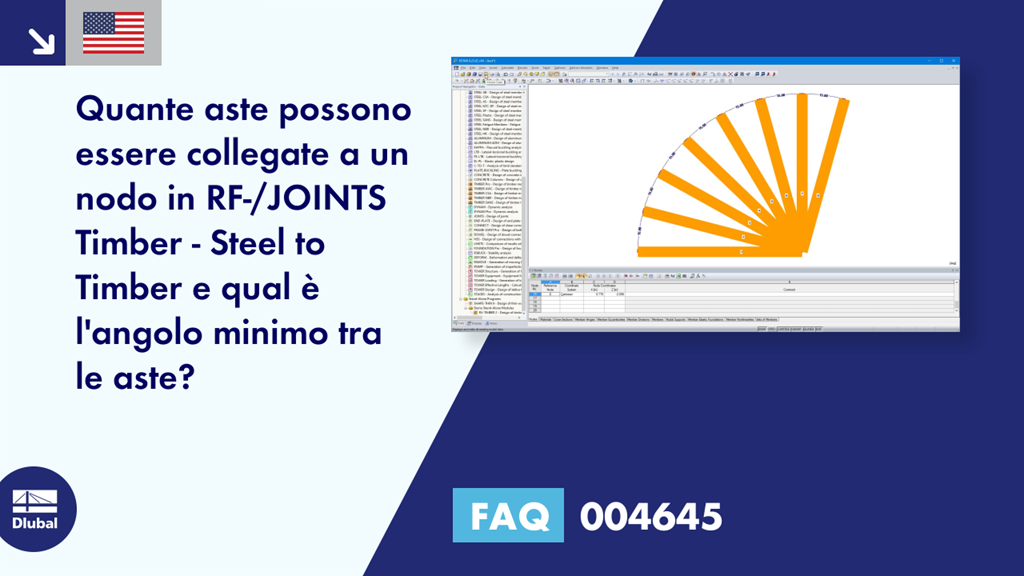

Quante aste possono essere collegate a un nodo in RF-/JOINTS Timber - Steel to Timber, e qual è l'angolo minimo tra le aste?

Risposta:
Per eseguire un calcolo uniforme, il programma definisce il numero massimo di aste collegate e l'angolo minimo tra le aste. Le condizioni geometriche sono definite come segue:

Numero massimo di aste collegate: 8
Lunghezza minima di un'asta: 42 cm
Angolo minimo tra le aste: 15°

Se queste condizioni al contorno non sono soddisfatte, un ulteriore calcolo non è possibile.
