RWIND Simulation | Flujo de viento en estructuras abiertas lateralmente según DIN 1055-4

Debido a que EN 1991-1-4 no aborda la presión del viento interna para estructuras abiertas lateralmente, se recomienda aplicar las reglas de la norma alemana anterior DIN 1055-4.

Este vídeo muestra el flujo de viento con fuerzas de presión y succión simultáneas utilizando el programa "RWIND Simulation" en cuatro tipos de edificios diferentes.

Al igual que en DIN 1055-4, se analizan los siguientes casos:
- Un lado abierto
- Dos lados adyacentes abiertos
- Dos lados opuestos abiertos
- Abierto en tres lados

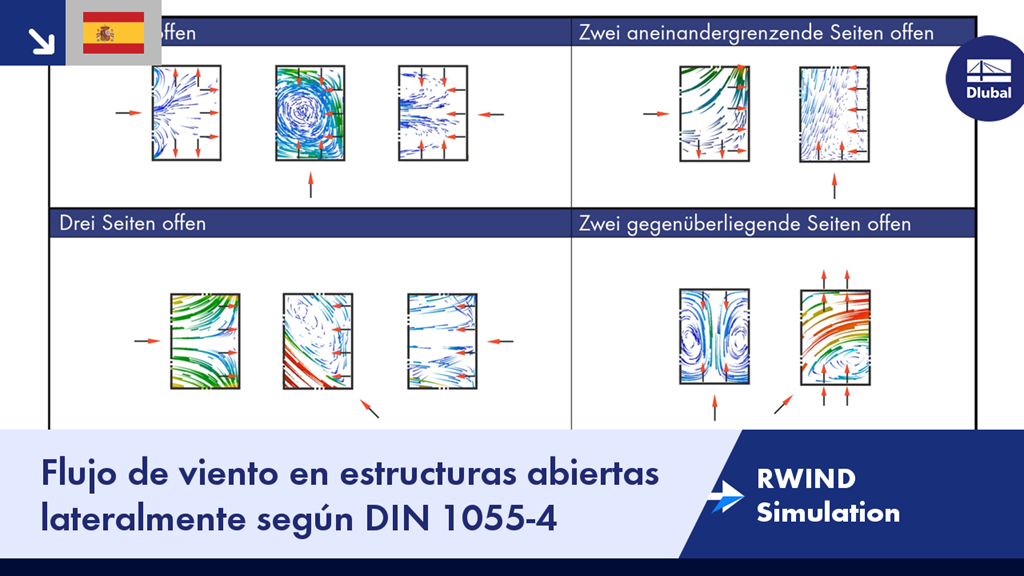

Para determinar la presión y la succión en las superficies, los coeficientes de presión (cp) se muestran en color. Las áreas rojas representan la presión del viento (cp>0) y las áreas azules la succión del viento (cp<0).

Los modelos de RWIND se basan en las representaciones simplificadas según DIN 1055-4, Sección 12.1.9, Figura 11 "Coeficientes de presión en superficies internas de estructuras abiertas lateralmente". Todos los modelos se pueden descargar aquí en nuestra página web.
