L'EN 1991-1-4 ne contient pas d'indications sur la pression interne du vent pour les structures avec des ouvertures latérales. Il est donc recommandé d'appliquer les recommandations de l'ancienne norme allemande DIN 1055-4.

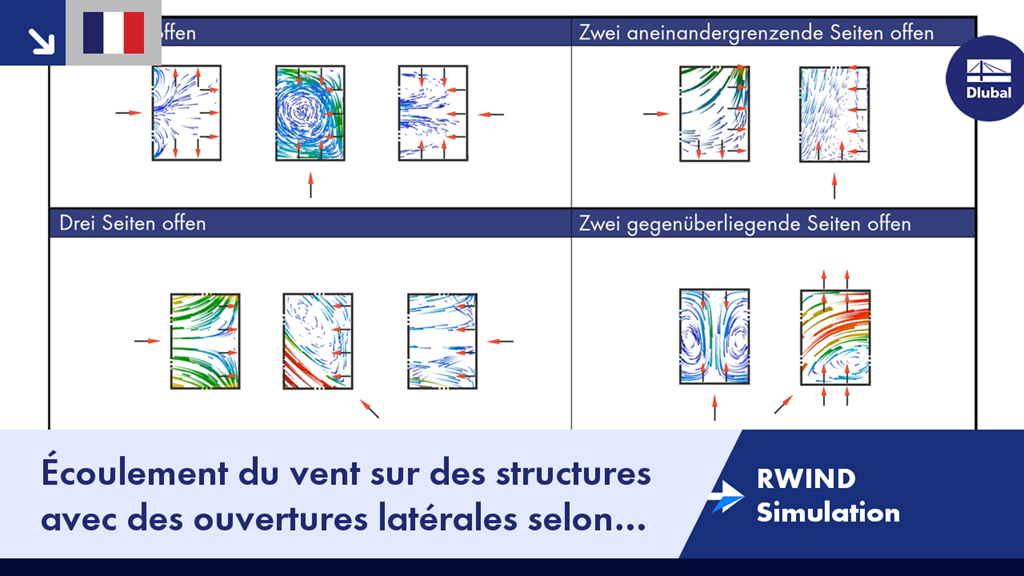

Dans cette vidéo, nous vous montrons le flux du vent avec des forces de pression et d'aspiration simultanées sur quatre types de bâtiments différents dans le programme « RWIND Simulation ».
Comme indiqué dans la norme DIN 1055-4, les cas suivants sont analysés :
- Un côté ouvert
- Deux côtés adjacents ouverts
- Deux côtés opposés ouverts
- Ouvert sur trois côtés
Pour déterminer la pression et l'aspiration sur les surfaces, les coefficients de pression (cp) sont affichés en couleur. Les zones rouges représentent la pression du vent (cp 0) et les zones bleues la succion du vent (cp
Les modèles RWIND sont basés sur les représentations simplifiées selon DIN 1055-4, Section 12.1.9, Figure 11 «Coefficients de pression sur les surfaces internes des structures ouvertes latéralement». Tous les modèles peuvent être téléchargés ici sur notre site Web.
