Protože norma EN 1991-1-4 neupravuje vnitřní tlak větru na bočně otevřené konstrukce, doporučuje se používat předpisy z předchozí německé normy DIN 1055-4.
V tomto videu ukazujeme stanovení proudění větru s příslušnými oblastmi tlaku a sání větru v programu „RWIND Simulation“ u čtyř různých typů budov.
Přesně jako v DIN 1055-4 se analyzují následující případy:
- Jedna strana otevřená
- Dvě sousední strany otevřené
- Dvě protilehlé strany otevřené
- Tři strany otevřené

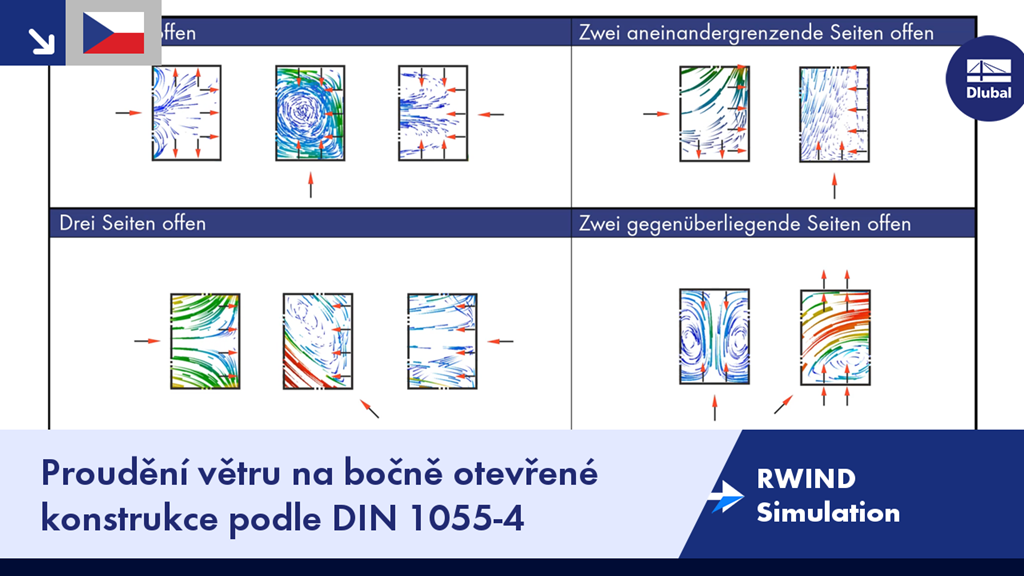

Pro stanovení tlaku a sání větru na plochách se barevně znázorní součinitele tlaku (cp). Červené oblasti představují tlak větru (cp > 0) a modré oblasti sání větru (cp < 0).
Modely RWIND vycházejí ze zjednodušeného znázornění podle DIN 1055-4, článku 12.1.9, obrázku 11 „Součinitele tlaku na vnitřní plochy bočně otevřených konstrukcí“. Všechny modely si můžete stáhnout zde na našich webových stránkách.
