RWIND Simulation | Windströmung an seitlich offenen Baukörpern nach DIN 1055-4

Erfahren Sie bequem, wie mit Dlubal-Programmen gearbeitet wird.

  • Dlubal Software | Videos

Video

Erste Schritte mit RFEM

Erste Schritte

Wir geben Ihnen Hinweise und Tipps, die Ihnen den Einstieg in das Basisprogramm RFEM erleichtern.

3. Mai 2021

002551

Andy Kohl

RWIND Simulation 1

Bitte akzeptieren Sie die Marketing-Cookies, um dieses Video aufrufen zu können.

Beschreibung

Da in der EN 1991-1-4 keine Hinweise zum Windinnendruck auf seitlich offene Baukörper enthalten sind, empfiehlt sich, die Regelungen nach der alten DIN 1055-4 anzuwenden.

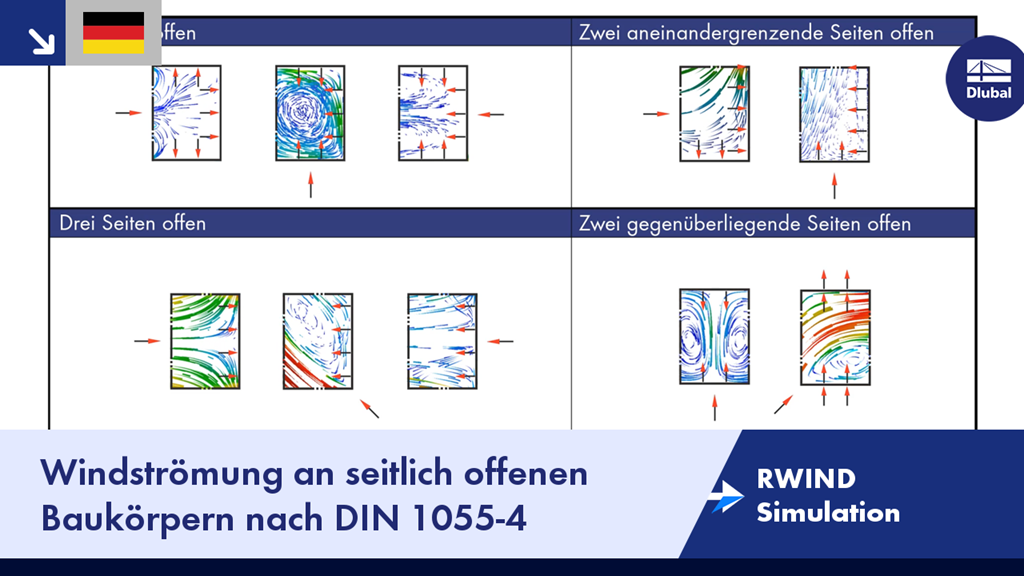

Das Video zeigt die mit der Software "RWIND Simulation" ermittelten Windströmungen und das Vorkommen von Druck- und Sogbereichen für die 4 verschiedenen Baukörpertypen.

Genau wie in der DIN 1055-4 werden folgende Fälle dargestellt:
- Eine Seite offen
- Zwei aneinandergrenzende Seiten offen
- Zwei gegenüberliegende Seiten offen
- Drei Seiten offen

Für die Ermittlung von Druck und Sog an den Oberflächen werden die Druckbeiwerte (cp) farblich dargestellt. Die roten Bereiche stellen hierbei Winddruck (cp größer 0) und die blauen Bereiche Windsog (cp kleiner 0) dar.

Die RWIND-Modelle sind den vereinfachten Darstellungen nach DIN 1055-4 Abschnitt 12.1.9 Bild 11 "Druckbeiwerte auf die innen liegenden Oberflächen seitlich offener Baukörper" nachempfunden. Alle Modelle können hier auf unserer Webseite heruntergeladen werden.

https://www.dlubal.com/de/downloads-und-infos/beispiele/modelle-zum-herunterladen?query=%22Seitlich+offener+Bauk%C3%B6rper%22&entity=standard&entity=customer-project&entity=event&entity=knowledge-base&entity=product-feature&porder=desc&psize=21

Schlüsselwörter

RWIND Simulation Seitlich offener Baukörper Druckbeiwert cp-Beiwert Stand der Technik DIN 1055-4 12.1.9 Windsimulation Windkanal Windströmung Windströmungsanalyse Strömungsanalyse numerischer Windkanal OpenFOAM Shrink-wrap Windlast-Generierung Windsimulation-Software digitaler Windkanal CFD-Windsimulation-Programm Ermittlung von Windströmungen Windeffekte am Gebäude
