Este seminario web muestra cómo utilizar los programas de análisis y dimensionamiento de estructuras RFEM 6 y RSTAB 9 para modelar y calcular estructuras de acero.

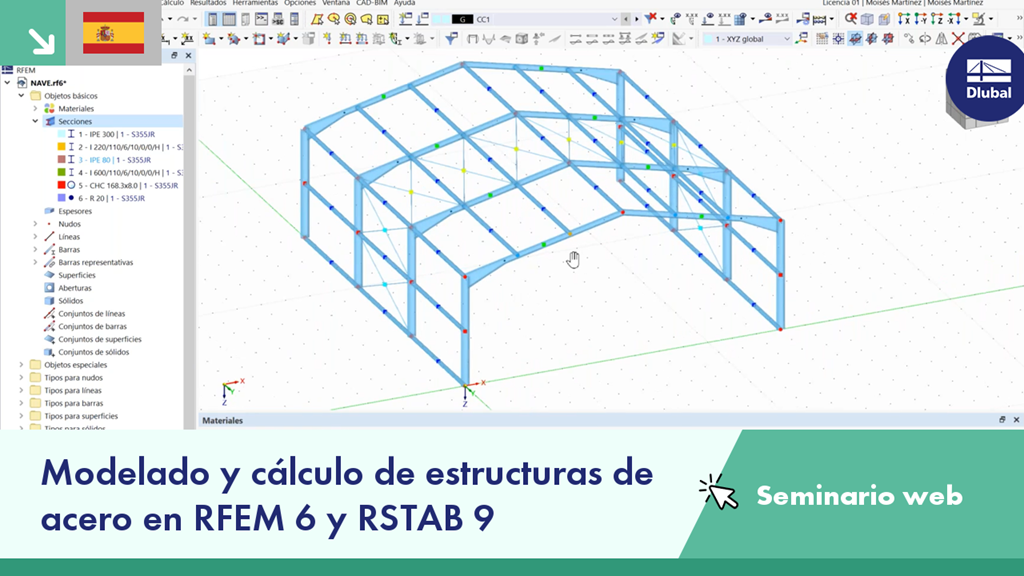

Modelado y cálculo de estructuras de acero en RFEM 6 y RSTAB 9
Enlaces
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Característica del producto
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:01:30 min
Base de datos de conocimientos
Duración: 00:01:02 min
Característica del producto
Duración: 00:00:49 min
Duración: 01:24:27 min
Duración: 00:04:10 min
Duración: 01:22:33 min
Duración: 01:01:43 min
Duración: 00:00:00 min
Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.
El cálculo de las secciones según el Eurocódigo 3 se basa en la clasificación de la sección a diseñar en los términos de las clases determinadas por la norma. La clasificación de las secciones es importante, ya que determina los límites de resistencia y capacidad de giro por pandeo local de las partes de la sección.
El acero tiene malas propiedades térmicas en términos de resistencia al fuego. La dilatación térmica para el aumento de la temperatura es muy alta en comparación con la de otros materiales de construcción, y podría dar lugar a efectos que no estaban presentes en el cálculo a temperatura normal debido a la coacción en el componente.A medida que aumenta la temperatura, aumenta la ductilidad del acero, mientras que su resistencia disminuye. Dado que el acero pierde el 50% de su resistencia a una temperatura de 600 °C, es importante proteger los componentes contra los efectos del fuego. En el caso de componentes de acero protegidos, la duración de la resistencia al fuego se puede aumentar debido al comportamiento de calentamiento mejorado.
Las comprobaciones de estabilidad para el cálculo de barras equivalente según EN 1993-1-1, AISC 360, CSA S16 y otras normas internacionales requieren la consideración de la longitud de cálculo (es decir, la longitud eficaz de las barras). En RFEM 6, es posible determinar la longitud eficaz manualmente asignando apoyos en nudos y factores de longitud eficaz o, por otro lado, importándola del análisis de estabilidad. Ambas opciones se mostrarán en este artículo determinando la longitud eficaz de un pilar del pórtico de la Imagen 1.
Compile los complementos adecuados para su proyecto individual. Todos los complementos están integrados directamente en el programa y, al igual que todas las normas de cálculo necesarias para los materiales respectivos, se gestionan de forma centralizada.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
Como parte del complemento Cálculo de acero, he establecido las condiciones de contorno para que el ala de la viga en I se mantenga contra el desplazamiento horizontal. Luego, calculé los factores de carga crítica utilizando el complemento Estabilidad de la estructura, pero el apoyo no se vio afectado por el factor de carga crítica. ¿Cuál es el motivo?
Me gustaría analizar estructuras temporales. ¿Qué programas recomienda?
¿Qué programas de Dlubal necesito para estructuras de membranas y tensadas?
Me gustaría analizar estructuras de cables y redes de cables. ¿Es posible usar RFEM o RSTAB para esto?
¿Puedo analizar y dimensionar estructuras hidráulicas de acero con los programas de Dlubal?
¿Qué programas y complementos son adecuados para el cálculo y dimensionamiento de estructuras de acero?
