CP 001100 | Reconstrucción del puente de carretera Güsen B 10 sobre el canal Elba-Havel, Alemania
Vídeo
Primeros pasos con RFEM
Descripción

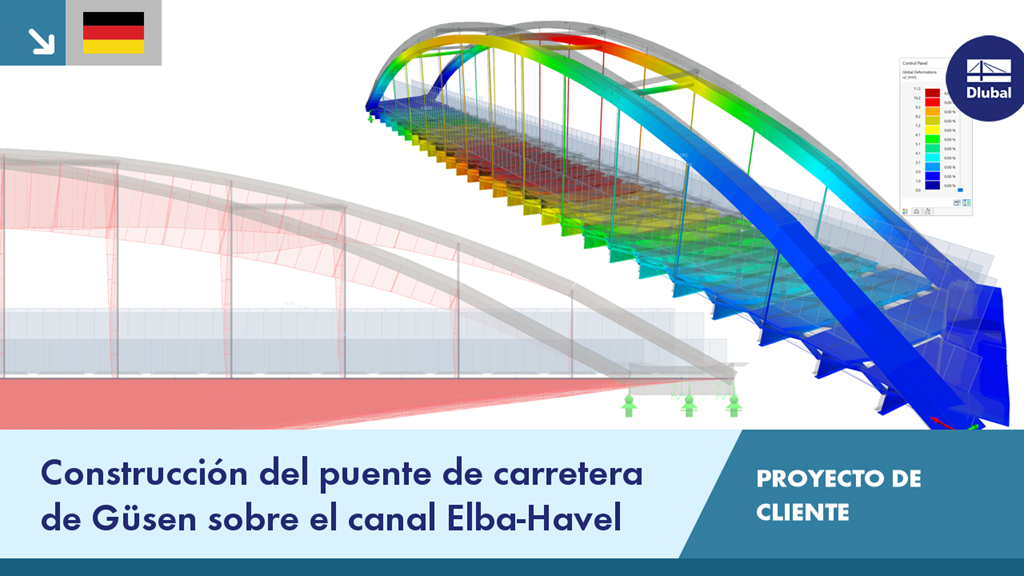

El nuevo puente de carretera Güsen B 10 es un puente atirantado con un tablero de losa ortótropa. El ancho libre entre los estribos del puente es de aproximadamente 301,9 pies y el ancho del puente es de casi 14 metros de ancho.
Los arcos están compuestos de secciones en cajón soldadas. La rigidez horizontal de los arcos se consigue mediante 4 vigas transversales de tubos redondos de acero (efecto pórtico). Ambos largueros del puente están suspendidos con 12 barras redondas de d = 4 pulgadas cada una.
Los ingenieros de grbv utilizaron el módulo adicional RSMOVE para generar cargas móviles en RSTAB. Además, se crearon muchas secciones en el software de propiedades de sección SHAPE-THIN. El modelo de puente se convirtió a RFEM 6 para un video de presentación.
