CP 001100 | Neubau der Güsener Straßenbrücke B 10 über den Elbe-Havel-Kanal

Erfahren Sie bequem, wie mit Dlubal-Programmen gearbeitet wird.

  • Dlubal Software | Videos

Video

Beschreibung

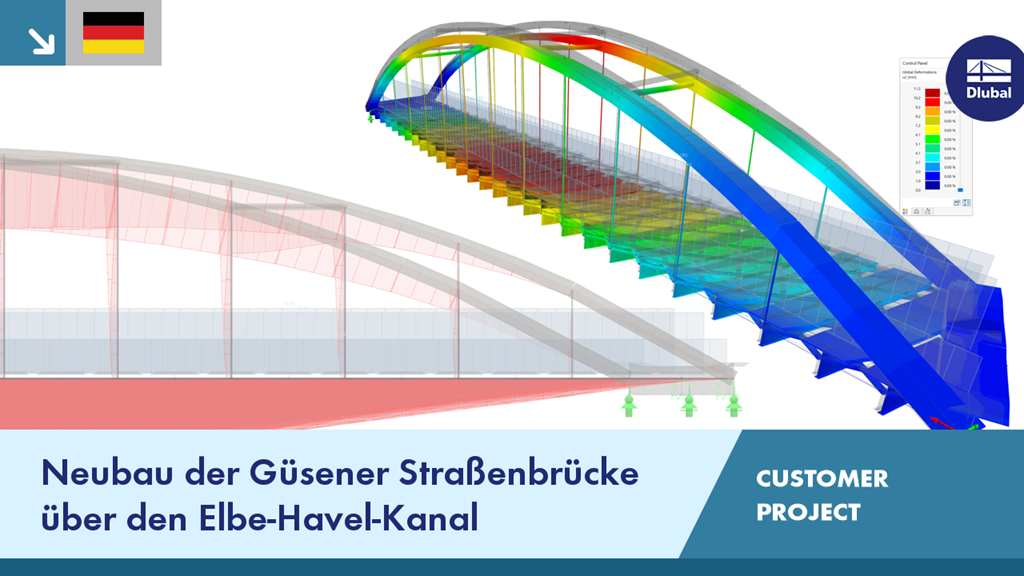

Beim Neubau der Güsener Straßenbrücke B 10 handelt es sich um eine Stabbogenbrücke aus Stahl mit orthotroper Fahrbahnplatte. Die lichte Weite zwischen den Brückenwiderlagern beträgt ca. 92 m und die Brückenbreite knapp 14 m.

Die Bögen bestehen aus verschweißten Hohlkästen. Eine horizontale Aussteifung der Bögen wird durch 4 Querriegel aus stählernen Rundrohren erzielt (Portalwirkung). Die beiden Brückenlängsträger sind mit je 12 Rundstäben d=100 mm abgehängt.

Für die Generierung der Wanderlasten in RSTAB verwendeten die Ingenieure von grbv das Zusatzmodul RSBEWEG. Zudem wurde eine Vielzahl an Querschnitten mit dem Querschnittsprogramm DUENQ erstellt. Für ein Präsentationsvideo wurde das Brückenmodell nach RFEM 6 konvertiert.

Schlüsselwörter

Dlubal Kundenprojekt Brückenbau Stahlbrücke Stahl Brücke Stahlbau Stab BIM BIM Statik Ingenieurbau Software für Bauingenieure Kundenprojekt Projekt mit Dlubal Software Dlubal Praxisbeispiel
