CP 001100 | Nový silniční most B 10 v Güsenu přes průplav Labe-Havola, Německo
Video
První kroky s programem RFEM
Popis

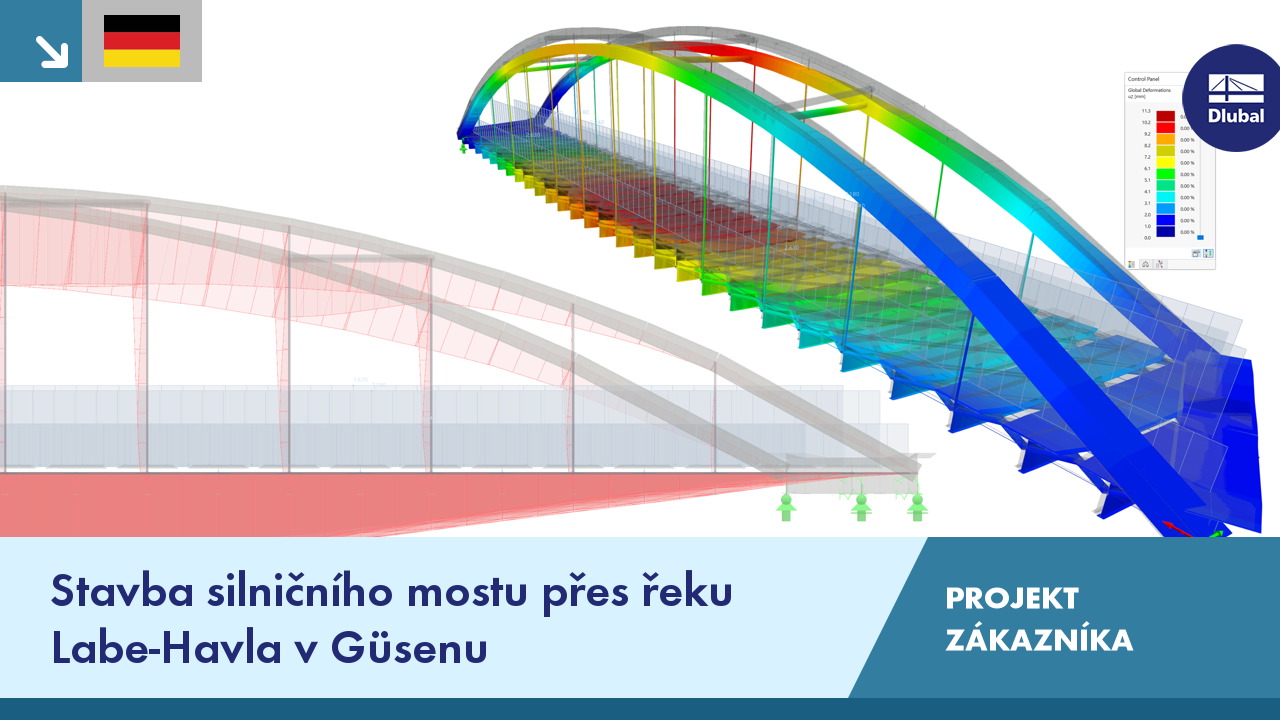

Nový silniční most B 10 v Güsenu je obloukový most s ortotropní mostovkou. Světlá šířka mezi opěrami mostu je asi 30 m a šířka mostu je téměř 15 m.
Oblouky tvoří svařované duté profily. Vodorovného vyztužení oblouků zajišťují 4 příčníky z ocelových kruhových trubek (portálový efekt). Oba nosníky jsou zavěšeny, každý má 12 kulatých prutů o rozměrech 4 cm.
Pro generování pohyblivých zatížení v programu RSTAB použili inženýři ze společnosti grbv přídavný modul RSMOVE. Mnoho průřezů bylo také vytvořeno v programu SHAPE -THIN. Model mostu byl převeden do programu RFEM 6 pro prezentační video.
Klíčová slova
Zákaznický projekt společnosti Dlubal Software Mostní stavitelství Ocelový most Ocel Most Ocelové konstrukce Prut BIM BIM statika Stavební inženýrství Software pro stavební inženýry Projekt zákazníka Projektujte se softwarem Dlubal Dlubal v praxi
