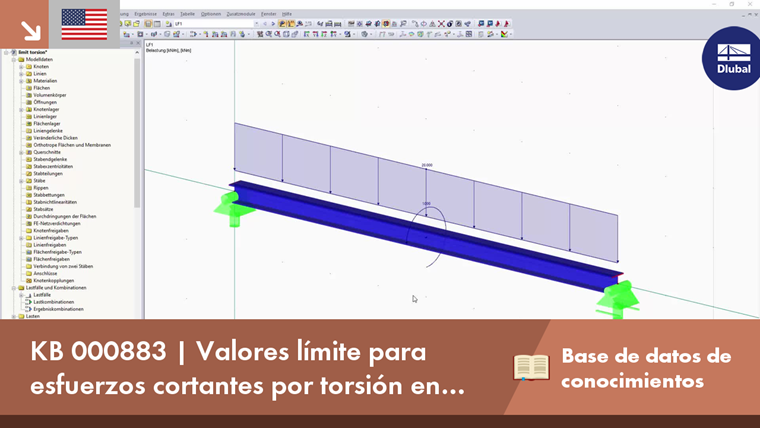

Valores límite para esfuerzos cortantes por torsión en RF-/STEEL EC3

Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.

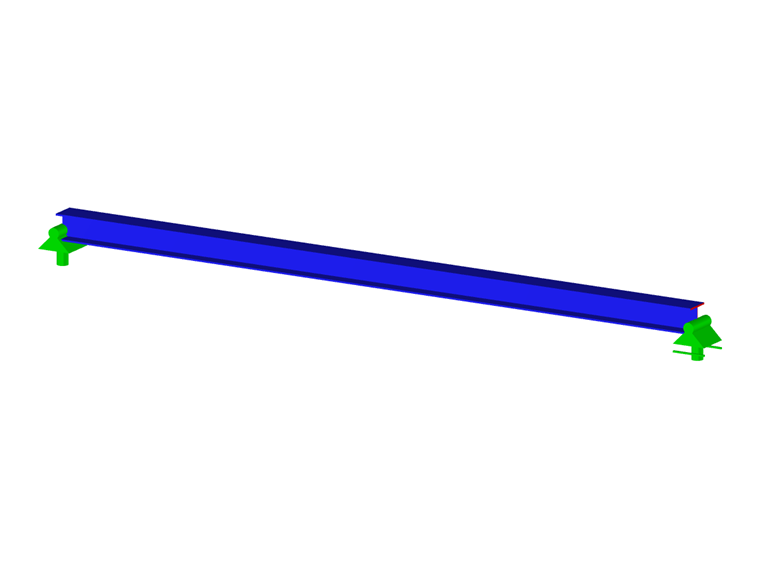

Antecedentes de la configuración del valor límite

Al diseñar estructuras en el modelo 3D en particular, el resultado a menudo son momentos de torsión en las barras a calcular debido al modelado. Sin embargo, las reglas de cálculo en EN 1993-1-1 normalmente sólo contienen condiciones de interacción válidas y métodos de cálculo para tensiones típicas de compresión, flexión o esfuerzo cortante. Por ejemplo, los momentos de torsión no se pueden considerar en los métodos clásicos para los cálculos de estabilidad, como el método de la barra equivalente o el método general.

Para permitir un cálculo simple y omitir pequeños momentos de torsión, el usuario puede definir un valor límite para las tensiones cortantes de la torsión en la configuración detallada de RF-/STEEL EC3. Si los esfuerzos cortantes actuantes son inferiores al valor límite definido, se omiten en el cálculo. Por lo tanto, aún se realiza el análisis de estabilidad o aún se usa la condición de interacción más favorable.

Introducción del valor límite en la configuración detallada

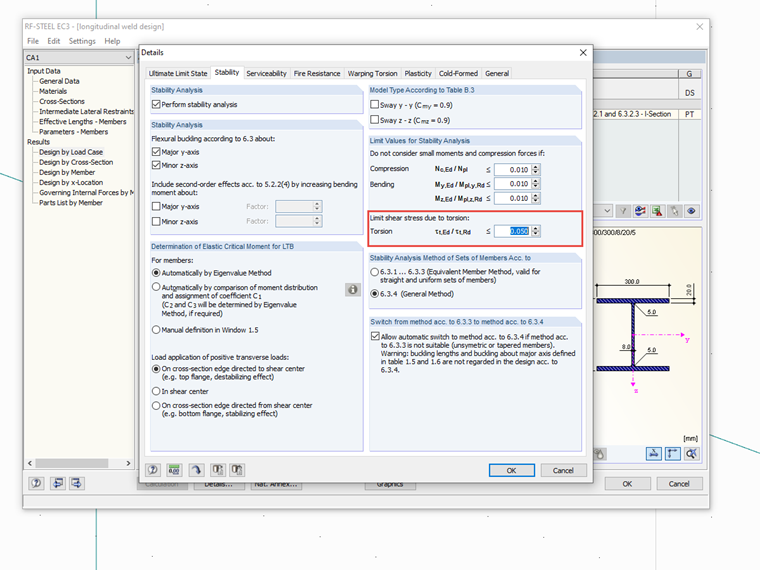

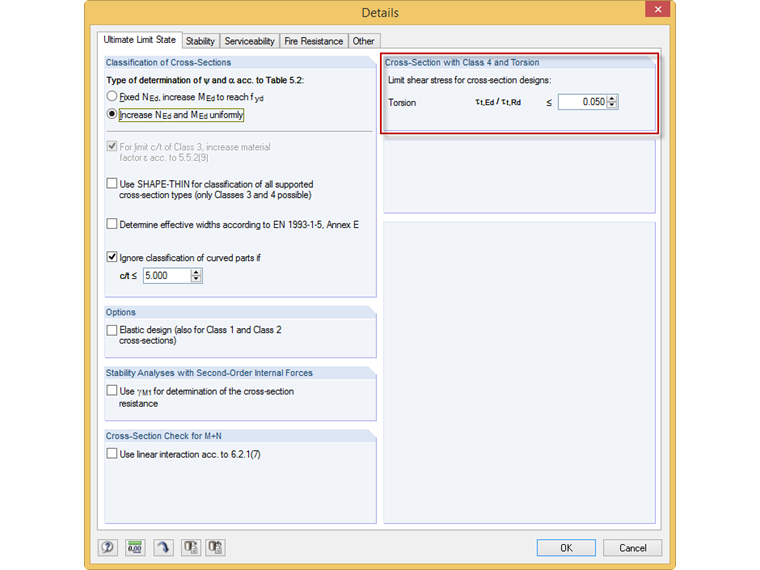

El valor límite se introduce por separado para las comprobaciones de cálculo de la sección y de estabilidad. No hay más advertencia de que se ignoren los esfuerzos internos de torsión por debajo de este límite.

No hay una base normativa para este valor límite y, por lo tanto, no hay una especificación general. Sin embargo, desde el punto de vista de la ingeniería, decidimos utilizar la configuración predeterminada de un valor límite del 5% para omitir los momentos de torsión pequeños y en su mayoría involuntarios en el cálculo.

La torsión primaria para secciones abiertas es insignificante

En el caso de secciones abiertas, generalmente se puede suponer que los momentos de torsión actuantes no se transfieren por torsión primaria, sino por torsión secundaria (alabeo). En RFEM y RSTAB, los esfuerzos internos se determinan inicialmente solo con seis grados de libertad sin considerar el alabeo. Para momentos de torsión actuantes pequeños, parece obvio omitir las tensiones de torsión en el cálculo. Sin embargo, para momentos de torsión grandes, se debe realizar un cálculo con siete grados de libertad para considerar también la influencia del momento de alabeo y los esfuerzos cortantes de torsión secundarios. Esto es posible, por ejemplo, con los módulos adicionales RF-/STEEL Warping Torsion o RF-/FE-LTB.
