Contexte de la définition des valeurs limites
Lorsque vous effectuer le calcul d'une structure dans un modèle 3D plus précisément, on obtient souvent des moments de torsion dans les barres à calculer en raison de la modélisation. Cependant, les règles de calcul établis par l'EN 1993-1-1 ne contiennent généralement que des conditions d'interaction et des méthodes de calcul valides pour les contraintes typiques de compression, de flexion ou d'effort tranchant. Par exemple, les moments de torsion ne peuvent pas être considérés dans les méthodes classiques de calcul de stabilité, telles que la méthode de barre équivalente ou la méthode générale.
Afin de permettre une vérification simple et de négliger ces moments de torsion moindres, l'utilisateur a la possibilité de définir une valeur limite pour les contraintes de cisaillement dues à la torsion dans les paramètres détaillés de RF-/STEEL EC3. Si les contraintes de cisaillement agissantes sont alors inférieures à la valeur limite définie, elles seront négligées dans le calcul. Ainsi, l'analyse de stabilité sera toujours effectuée ou la condition d'interaction la plus favorable sera toujours utilisée.

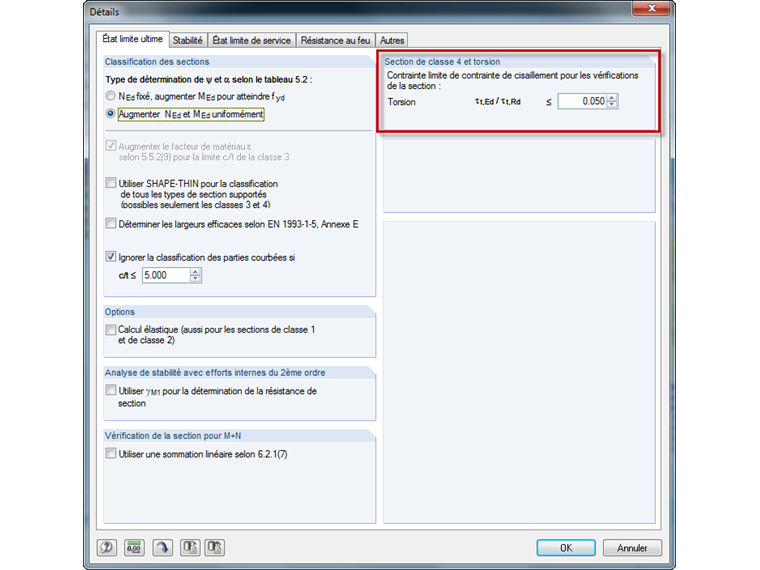

Entrez la valeur limite dans les paramètres détaillés

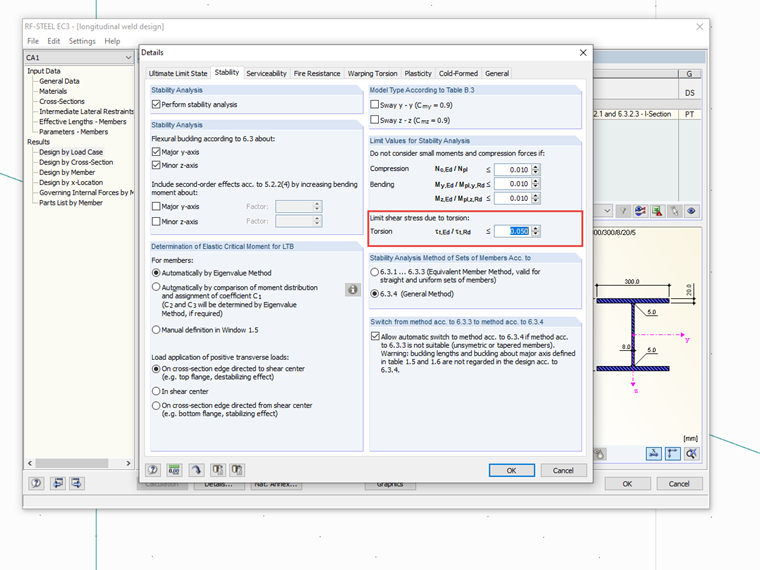

La valeur limite est entrée séparément pour les vérifications de section et les vérifications de stabilité. Il n'y a aucun autre avertissement indiquant que les efforts internes en torsion inférieurs à cette limite seront négligés.
Il n'y a aucune base normative pour cette valeur limite et donc aucune spécification générale. Cependant, en adoptant le point de vue d'un ingénieure, nous avons décidé d'utiliser le paramètre par défaut d'une valeur limite de 5% afin de négliger les moments de torsion faibles et souvent involontaires lors de la vérification.
La torsion primaire pour les sections ouvertes est négligeable
Dans le cas de sections ouvertes, on peut généralement supposer que les moments de torsion agissants ne sont pas transférés par torsion primaire, mais par torsion secondaire (gauchissement). Dans RFEM et RSTAB, les efforts internes sont déterminés à l'origine uniquement avec six degrés de liberté sans considérer le gauchissement. Concernant les faibles moments de torsion agissants, il semble évident de négliger les contraintes de torsion dans le calcul. Cependant, lorsqu'il s'agit de moments de torsion importants, un calcul doit être effectué avec sept degrés de liberté afin de considérer simultanément l'influence du moment de gauchissement et des contraintes de cisaillement de torsion secondaires. Cette démarche est possible à l'aide des modules additionnels RF-/STEEL Warping Torsion ou RF-/FE-LTB par exemple.
