Mezní hodnoty smykových napětí od kroucení v modulu RF-/STEEL EC3

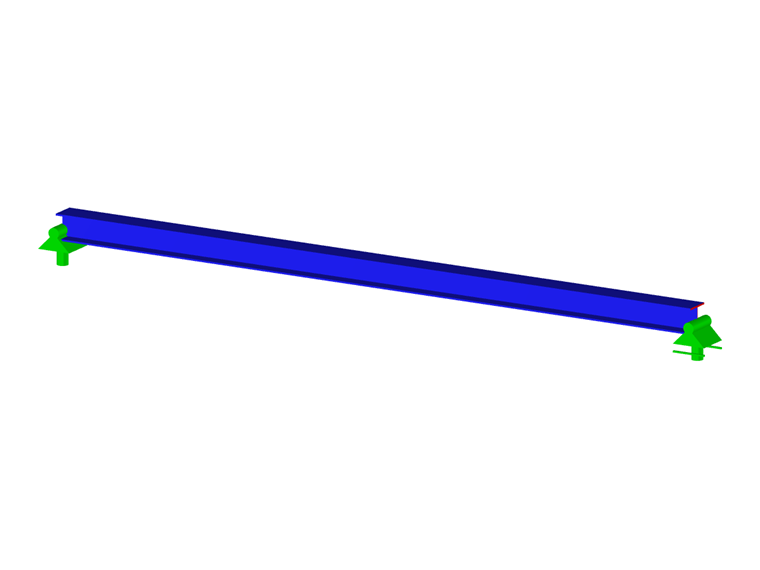

Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.

Vysvětlení nastavení mezní hodnoty

Zejména při návrhu konstrukcí ve 3D modelu jsou často výsledkem krouticí momenty vzniklé při modelování v posuzovaných prutech. Návrhová pravidla v EN 1993-1-1 však obvykle obsahují pouze interakční podmínky a metody posouzení platné pro typická zatížení od tlaku, ohybu nebo posouvající síly. Například u klasických metod posouzení stability, jako je metoda náhradního prutu nebo obecná metoda, nelze zohlednit krouticí momenty.

Pro jednoduché posouzení a zanedbání malých torzních momentů může uživatel v nastavení detailů v modulu RF-/STEEL EC3 definovat mezní hodnotu smykových napětí od kroucení. Pokud jsou pak působící smyková napětí nižší než zadaná mezní hodnota, při posouzení se zanedbají. Stabilitní analýza tak proběhne nebo se použije příznivější podmínka interakce.

Zadání mezní hodnoty v detailním nastavení

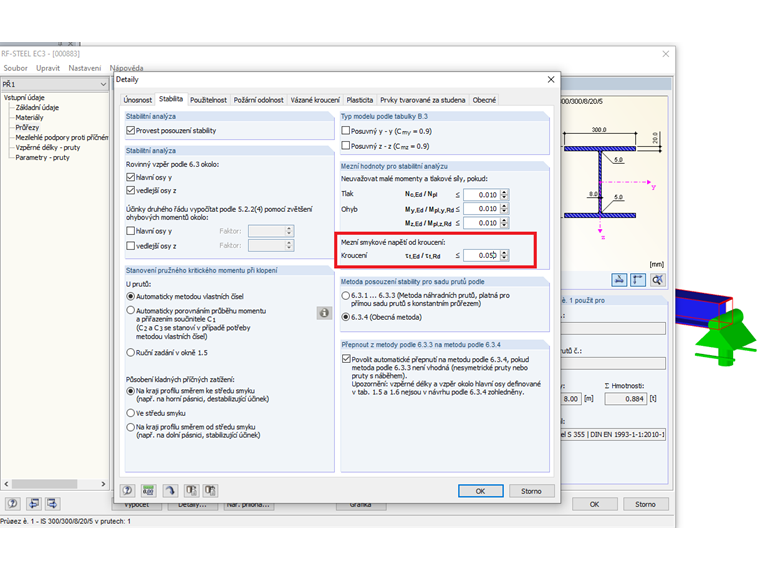

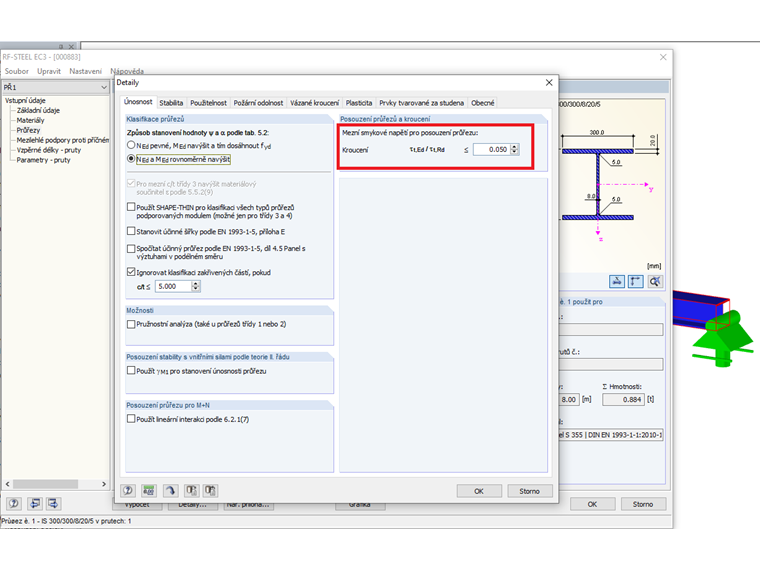

Mezní hodnota se zadává zvlášť pro posouzení průřezů a posouzení stability. Žádné další upozornění pak nevaruje, že byly zanedbány torzní vnitřní síly pod touto mezí.

Pro tuto mezní hodnotu neexistuje žádný normativní základ, a proto ani žádné obecně platné doporučení. Z inženýrského hlediska jsme se ale rozhodli použít standardní nastavení mezní hodnoty 5 %, aby byly při posouzení zanedbány malé a většinou neúmyslně vnesené krouticí momenty.

Zanedbatelné primární kroucení otevřených průřezů

U otevřených průřezů lze obecně vycházet z toho, že působící torzní momenty se nepřenášejí primárním kroucením, ale sekundárním kroucením (deplanací). V programech RFEM a RSTAB se vnitřní síly počítají pouze se šesti stupni volnosti, aniž by se deplanace uvažovala. U malých torzních momentů je proto zanedbání napětí v kroucení při posouzení nasnadě. U velkých krouticích momentů je ovšem třeba počítat se sedmi stupni volnosti, aby se zohlednil také vliv deplanačního bimomentu a sekundárních smykových napětí. To je možné například pomocí přídavných modulů RF-/STEEL Warping Torsion nebo RF-/FE-LTB.
