Valori limite per le tensioni di taglio da torsione in RF-/STEEL EC3

Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.

Sfondo dell'impostazione del valore limite

Quando si progettano strutture nel modello 3D, il risultato sono spesso momenti torsionali nelle aste da progettare a causa della modellazione. Tuttavia, le regole di progettazione nella EN 1993-1 di solito contengono solo condizioni di interazione valide e metodi di progettazione per le tensioni tipiche da compressione, flessione o forza di taglio. Ad esempio, i momenti torsionali non possono essere considerati nei metodi classici per i progetti di stabilità, come il metodo dell'asta equivalente o il metodo generale.

Al fine di consentire comunque un progetto semplice e trascurare piccoli momenti torsionali, l'utente può definire un valore limite per le tensioni di taglio da torsione nelle impostazioni di dettaglio di RF-/STEEL EC3. Se le tensioni di taglio agenti sono inferiori al valore limite definito, saranno trascurate nella verifica. Pertanto, l'analisi di stabilità viene ancora eseguita o viene ancora utilizzata la condizione di interazione più favorevole.

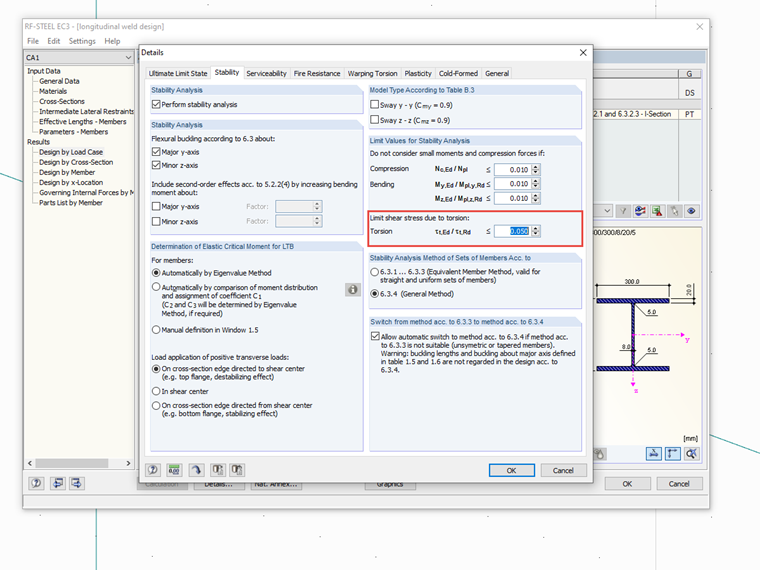

Immissione del valore limite nelle impostazioni dettagliate

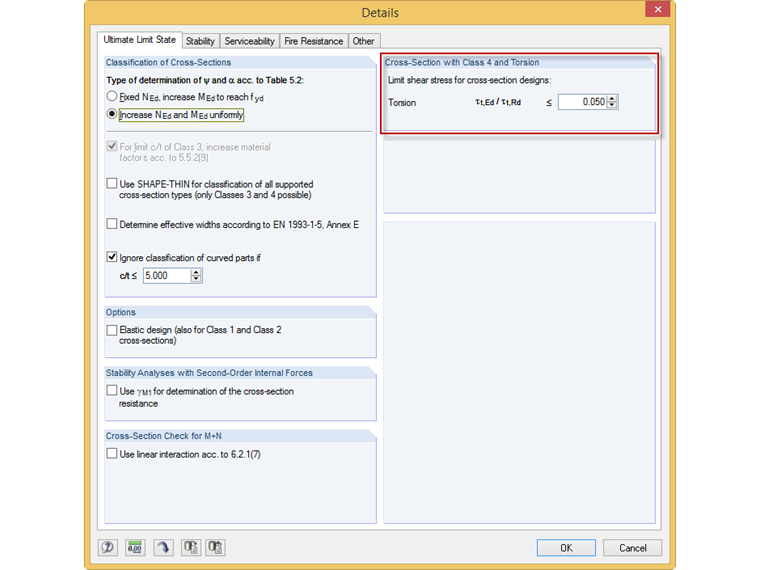

Il valore limite viene inserito separatamente per le verifiche della sezione trasversale e del progetto di stabilità. Non ci sono ulteriori avvertimenti che le forze torsionali interne al di sotto di questo limite sono trascurate.

Non esiste una base normativa per questo valore limite e quindi, nessuna specificazione generale. Da un punto di vista ingegneristico, tuttavia, abbiamo deciso di utilizzare l'impostazione predefinita di un valore limite del 5% al fine di trascurare momenti torsionali piccoli e per lo più non intenzionali nel progetto.

La torsione primaria per le sezioni aperte è trascurabile

Nel caso di sezioni trasversali aperte, si può generalmente supporre che i momenti torsionali agenti non siano trasferiti dalla torsione primaria, ma dalla torsione secondaria (di deformazione). In RFEM e RSTAB, le forze interne sono inizialmente determinate solo con sei gradi di libertà senza considerare la deformazione. Per piccoli momenti torsionali agenti, sembra ovvio trascurare le tensioni torsionali nel progetto. Per grandi momenti torsionali, tuttavia, un calcolo dovrebbe essere eseguito con sette gradi di libertà per considerare anche l'influenza del momento di ingobbamento e delle tensioni di taglio torsionali secondarie. Ciò è possibile, ad esempio, con i moduli aggiuntivi RF‑/STEEL Warping Torsion o RF‑/FE ‑ LTB.
