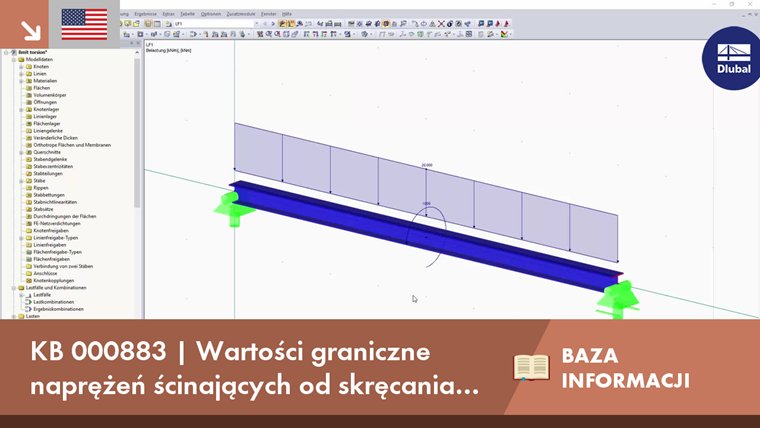

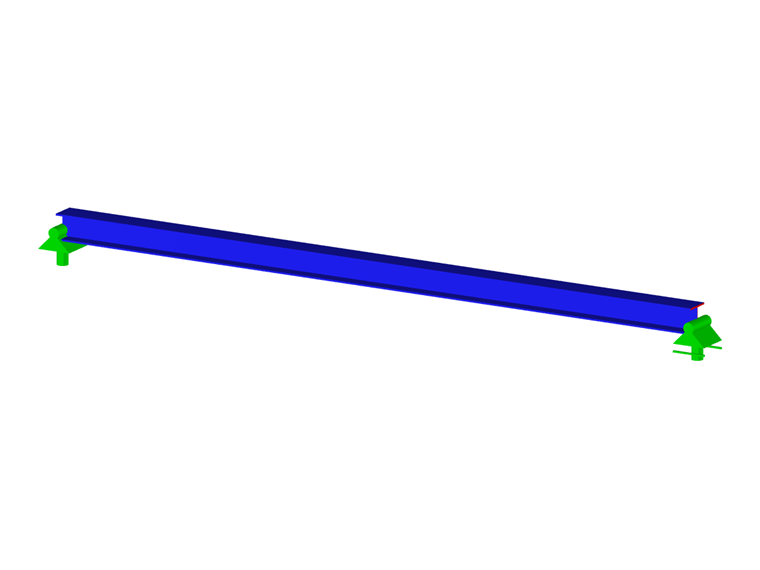

Wartości graniczne naprężeń ścinających od skręcania w RF-/STEEL EC3

Wprowadzenie do ustawiania wartości granicznych

W szczególności podczas wymiarowania konstrukcji w modelu 3D w wyniku modelowania często powstają momenty skręcające w prętach, które mają być wymiarowane. Jednak reguły obliczeniowe w normie EN 1993-1-1 zazwyczaj zawierają prawidłowe warunki interakcji i metody obliczeniowe tylko dla typowych naprężeń od ściskania, zginania lub siły tnącej. Na przykład momenty skręcające nie mogą być uwzględniane w klasycznych metodach obliczeń stateczności, takich jak metoda pręta zastępczego lub metoda ogólna.

Aby nadal umożliwić proste obliczenia i pominąć małe momenty skręcające, użytkownik może zdefiniować wartość graniczną naprężeń tnących od skręcania w ustawieniach szczegółowych RF-/STEEL EC3. Jeżeli działające naprężenia tnące są wówczas mniejsze niż zdefiniowana wartość graniczna, są one pomijane w obliczeniach. W związku z tym nadal przeprowadzana jest analiza stateczności lub nadal stosowany jest korzystniejszy warunek interakcji.

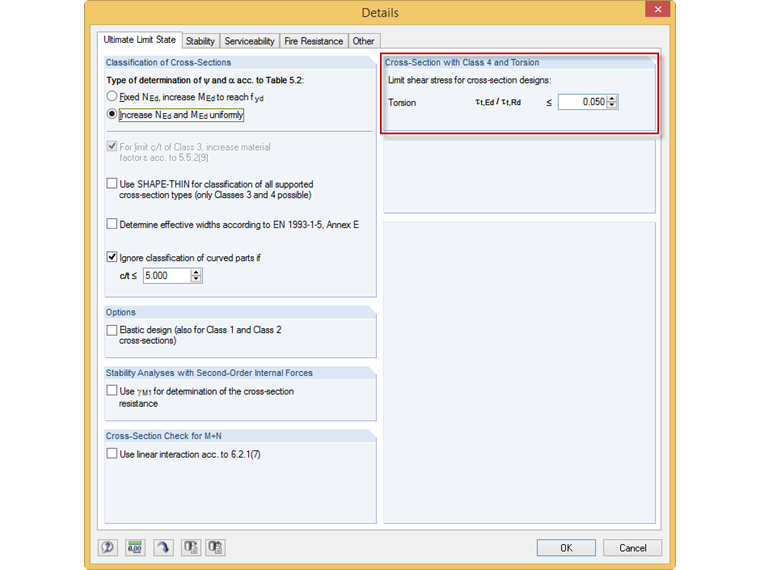

Wprowadzanie wartości granicznej w ustawieniach szczegółowych

Wartość graniczna jest wprowadzana osobno dla kontroli przekroju i obliczeń stateczności. Nie ma już żadnego ostrzeżenia, że wewnętrzne siły skręcające poniżej tej granicy są pomijane.

Nie ma podstawy normatywnej dla tej wartości granicznej, a zatem nie ma ogólnej specyfikacji. Z technicznego punktu widzenia zdecydowaliśmy się jednak zastosować domyślne ustawienie wartości granicznej 5%, aby pominąć w obliczeniach małe i w większości niezamierzone momenty skręcające.

Skręcanie pierwotne w przypadku przekrojów otwartych jest pomijalne

W przypadku przekrojów otwartych można ogólnie przyjąć, że oddziałujące momenty skręcające nie są przenoszone przez skręcanie pierwotne, ale przez skręcanie wtórne (skręcanie skręcające). W programach RFEM i RSTAB siły wewnętrzne są początkowo określane tylko z sześcioma stopniami swobody, bez uwzględnienia skręcania. W przypadku małych oddziałujących momentów skręcających oczywiste jest pominięcie w obliczeniach naprężeń skręcających. W przypadku dużych momentów skręcających należy jednak przeprowadzić obliczenia z uwzględnieniem siedmiu stopni swobody, aby uwzględnić również wpływ momentu skręcającego i drugorzędnych naprężeń tnących. Jest to możliwe na przykład dzięki modułom dodatkowym RF-/STEEL Warping Torsion lub RF-/FE-LTB.
