Material y modelo de material

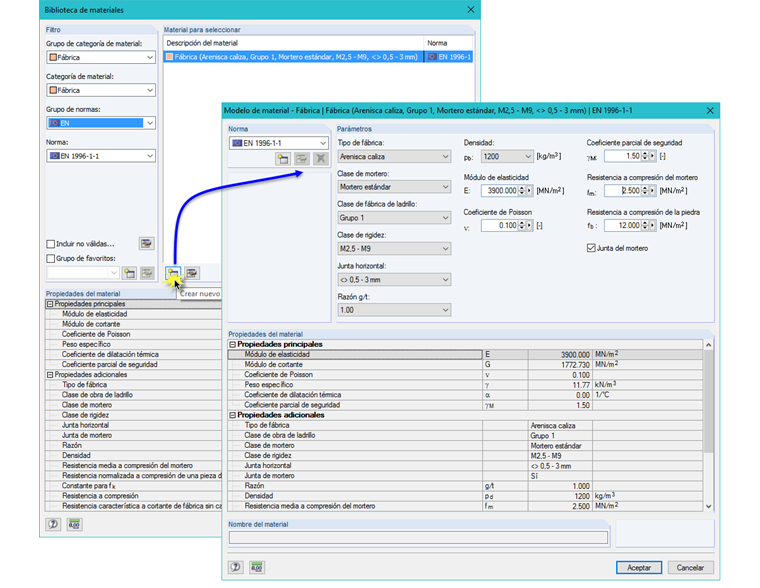

A diferencia de los materiales como el hormigón o el acero, no hay materiales preestablecidos para la mampostería ya que no hay muchas combinaciones de ladrillos y mortero en este caso. Por lo tanto, debe crear un nuevo material para cada combinación de materiales. Sin embargo, siempre puede volver a utilizarlo en el futuro. También es posible cambiar las combinaciones creadas más tarde, si es necesario.

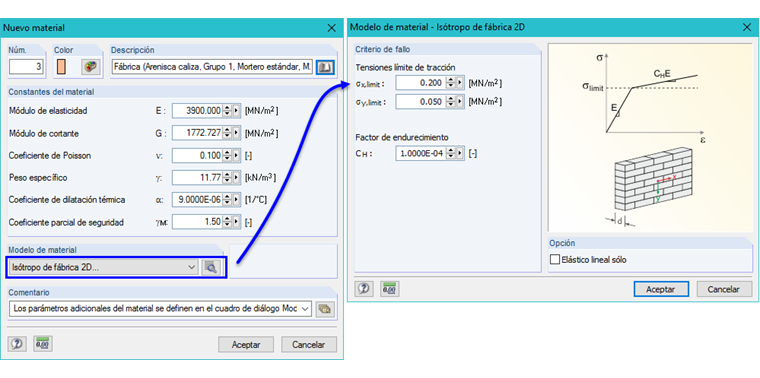

Además de la definición del material y las propiedades del material, es necesario asignar el modelo de material relevante a este material. Por ejemplo, el modelo de material incluido en RF-MAT NL se establece en "Mampostería isótropa 2D" para considerar adecuadamente la falla a tracción y la formación de grietas correspondiente. Puede especificar las tensiones límite para la rotura a tracción por separado como paralelas y perpendiculares a la junta de acuerdo con las normas. Si ajusta la tensión límite a cero, se aplicará un valor de 1 ∙ 10 -11 N/mm² en el cálculo por razones de estabilidad. Por lo tanto, pueden producirse tensiones de tracción mínimas incluso sin especificar la tensión de tracción límite.
Modelado y evaluación
Como ejemplo, se modela y evalúa una superficie compacta de muro reforzado de acuerdo con [1] :

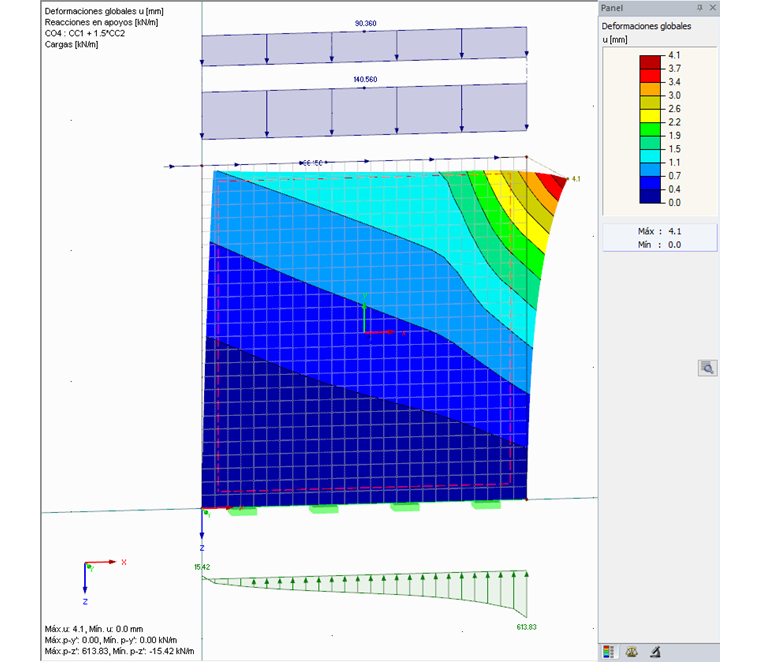

La carga vertical se distribuye en toda la longitud del muro. Lo mismo se aplica a la carga horizontal, de lo contrario se produciría una singularidad en el punto de aplicación de la carga debido a la introducción de la carga concentrada. Esto podría provocar la falla del modelo, porque las tensiones de tracción permitidas se superarían en este nudo y se agrietaría por completo.
El análisis de deformaciones ya puede indicar la distribución de esfuerzos y tensiones internas.

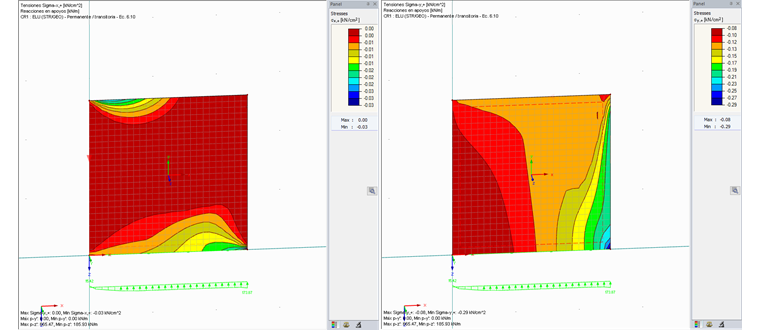

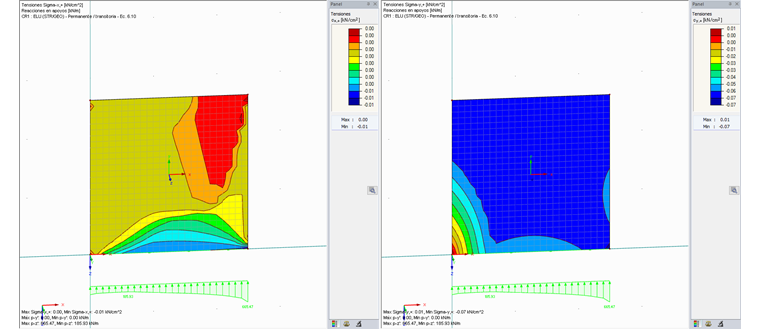

El análisis de tensiones del muro después del cálculo no lineal muestra que se han cumplido las tensiones admisibles de tracción y compresión.
En el caso de sobrepasar las tensiones límite en el muro o la rotura del muro de mampostería, no se consigue ninguna convergencia. Por tanto, es necesario ajustar el material o las dimensiones. Por ejemplo, si aumenta el espesor de la pared, la tensión de tracción resultante se puede distribuir en un área más grande, por lo que se mejorará la resistencia a la carga.
El modelado de la mampostería descrito en este artículo y el análisis de tensiones en las superficies no pueden reemplazar el diseño del muro de mampostería. Sin embargo, se puede concluir qué materiales y dimensiones se requieren para un análisis más detallado.
