Materiale e modello di materiale
In contrasto con materiali come calcestruzzo o acciaio, non ci sono materiali preimpostati per la muratura poiché in questo caso non ci sono molte combinazioni di mattoni e malta. Pertanto, è necessario creare un nuovo materiale per ogni combinazione di materiali. Tuttavia, puoi sempre riutilizzarlo in futuro. Se necessario, è anche possibile modificare le combinazioni create in un secondo momento.

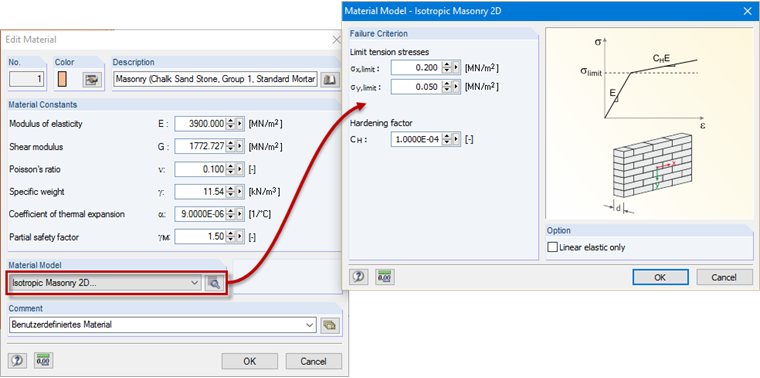

Oltre alla definizione del materiale e alle proprietà del materiale, è necessario assegnare il modello del materiale pertinente a questo materiale. Ad esempio, il modello del materiale incluso in RF-MAT NL è impostato su "Muratura isotropa 2D" al fine di considerare adeguatamente la rottura a trazione e la corrispondente formazione di fessure. È possibile specificare le tensioni limite per il fallimento in trazione separatamente come parallele e perpendicolari al giunto in conformità alle normative. Se si imposta la tensione limite su zero, nel calcolo sarà applicato un valore di 1 ∙ 10 -11 N/mm² per motivi di stabilità. Pertanto, le tensioni minime possono verificarsi anche senza specificare la tensione limite.
Modellazione e valutazione
Ad esempio, la superficie di una parete armata compatta è modellata e valutata secondo [1] :
Il carico verticale è distribuito su tutta la lunghezza della parete. Lo stesso si applica per il carico orizzontale, altrimenti si verificherebbe una singolarità sul punto di applicazione del carico a causa dell'introduzione del carico concentrato. Ciò potrebbe portare al fallimento del modello, perché le tensioni ammissibili sarebbero superate in questo nodo e si incrinerebbero completamente.

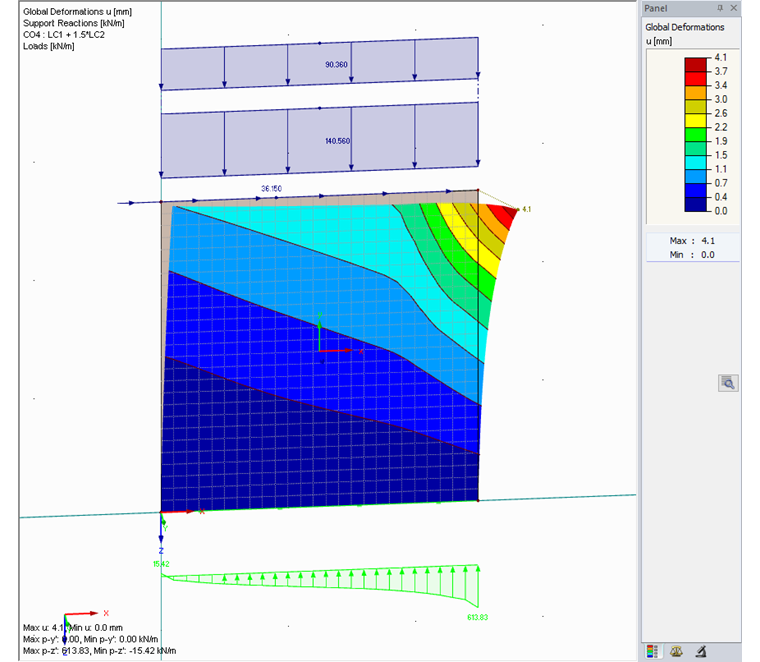

L'analisi degli spostamenti potrebbe già indicare la distribuzione delle forze interne e delle tensioni.

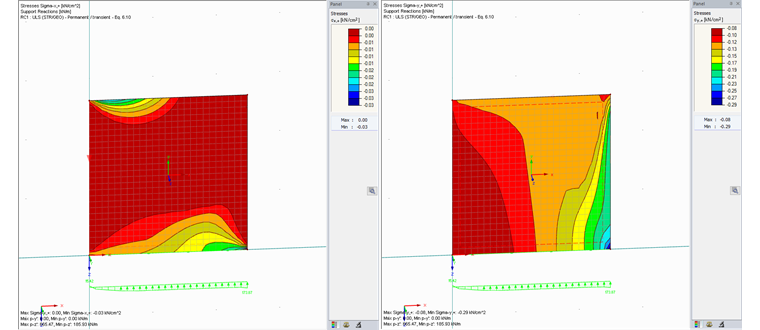

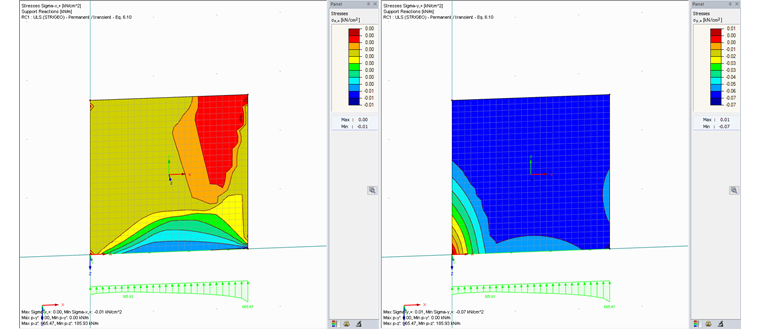

L'analisi delle tensioni della parete dopo il calcolo non lineare mostra che le tensioni ammissibili di trazione e di compressione sono state soddisfatte.
Nel caso di superamento delle tensioni limite nella parete o di rottura della parete in muratura, non si raggiungerà alcuna convergenza. Pertanto, è necessario regolare il materiale o le dimensioni. Ad esempio, se si aumenta lo spessore della parete, la tensione di trazione risultante può essere distribuita su un'area più ampia in modo da migliorare la resistenza portante.
La modellazione della muratura descritta in questo articolo e l'analisi tensionale nelle superfici non possono sostituire la verifica della parete in muratura. Tuttavia, si può concludere quali materiali e dimensioni sono necessari per ulteriori analisi.
