Ocena zachowania konstrukcji murowych w programie RFEM

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Aby realistycznie uchwycić zachowanie konstrukcyjne muru w programie RFEM, konieczne jest wstępne wybranie materiału i modelu materiałowego. Ze względu na to, że murowanie reaguje na rozciąganie poprzez rysowanie, należy określić nieliniowy model materiałowy, który można wykonać, jeżeli dostępny jest moduł dodatkowy RF-MAT NL.

Materiał i model materiału

W przeciwieństwie do materiałów takich jak beton lub stal, ze względu na wiele kombinacji opcji cegieł i fug, nie ma wstępnie ustawionych materiałów do murowania. Po utworzeniu, materiał może zostać zapisany w programie RFEM dla przyszłych modeli. W razie potrzeby można później zmienić utworzone kombinacje materiałów.

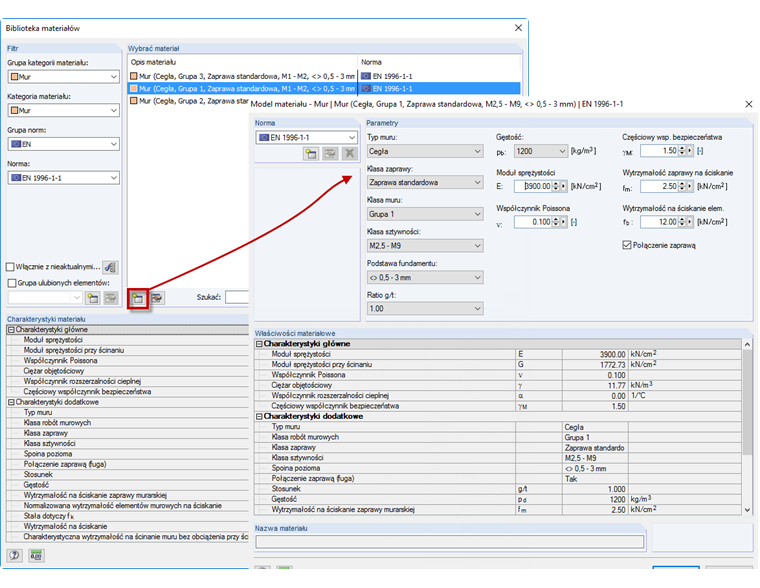

Rysunek 01 - 1 – Materiał

Oprócz definicji materiału i jego właściwości konieczne jest przypisanie odpowiedniego modelu również do tego materiału. Na przykład model materiałowy uwzględniony w programie RF ‑ MAT NL jest ustawiony na 'Mur izotropowy 2D', aby odpowiednio uwzględnić uszkodzenie przy rozciąganiu i powstawanie rys. Naprężenia graniczne rozciągania dla uszkodzenia przy zerwaniu można zdefiniować osobno, równolegle lub prostopadle do połączenia, zgodnie z normami. Jeżeli naprężenie graniczne naprężenia zostanie ustawione na zero, ze względów stateczności zostanie zastosowana w obliczeniach wartość 1 ∙ 10-11 N/mm². Z tego względu mogą wystąpić minimalne naprężenia rozciągające, bez względu na to, czy graniczne naprężenie rozciągające zostanie ustawione na zero.

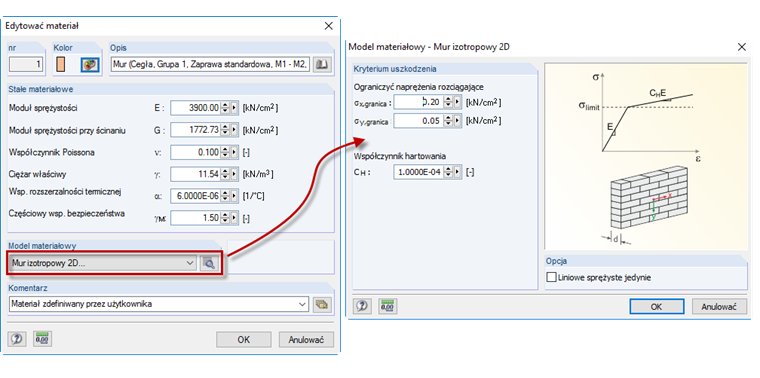

Rysunek 02 - 2 - Model materiałowy

Modelowanie i ocena

Przykładowo modelowana i oceniana jest zwarta, wzmocniona powierzchnia ściany zgodnie z [1] :
Obciążenie pionowe jest rozłożone na całej długości ściany. Ta sama procedura jest stosowana do obciążenia poziomego, w przeciwnym razie w punkcie przyłożenia obciążenia wystąpiłaby osobliwość z powodu wprowadzenia obciążenia skupionego. Może to prowadzić do uszkodzenia modelu, ponieważ w tym węźle zostałyby przekroczone dopuszczalne naprężenia rozciągające i nastąpiłoby całkowite pęknięcie.

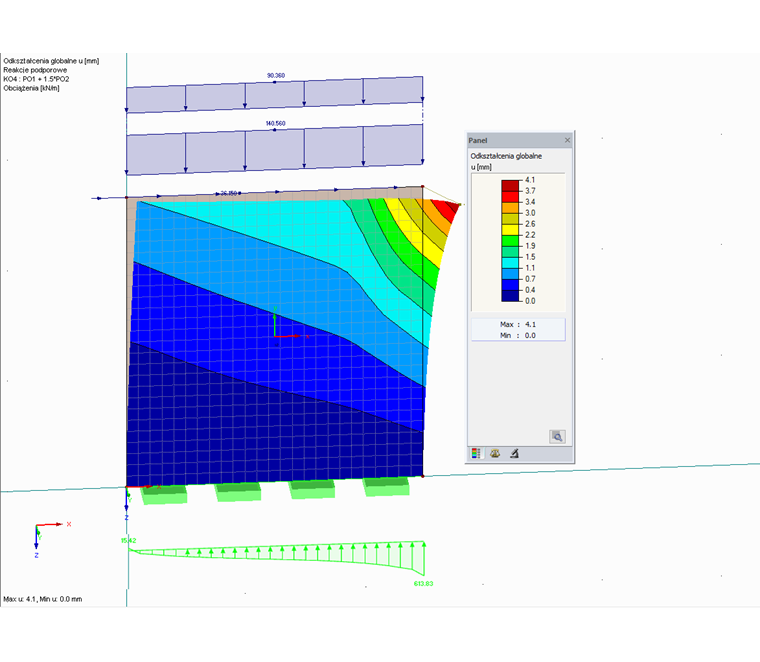

Rysunek 03 - 3 – Obciążenie i odkształcenie

Analiza odkształceń może już wskazywać na rozkład sił wewnętrznych i naprężeń.
Analiza naprężeń ściany po obliczeniach nieliniowych wykazuje, że naprężenia rozciągające i ściskające są spełnione.

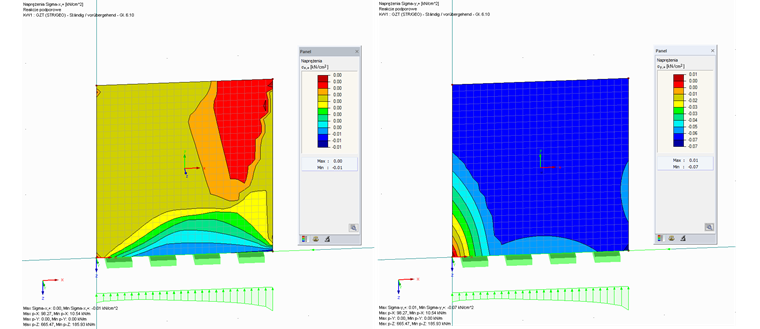

Rysunek 04 - 4 - Maksymalne naprężenia w kierunky x i y

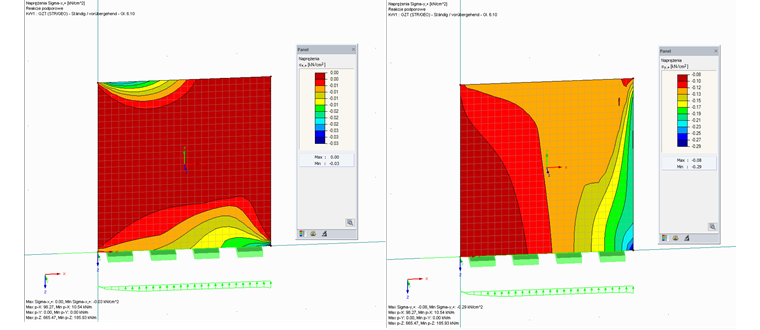

Rysunek 05 - 5 - Minimalne naprężenia w kierunku x i y

W przypadku przekroczenia naprężeń granicznych w ścianie lub uszkodzenia ściany murowanej nie ma zbieżności, w związku z czym konieczne jest dostosowanie materiału lub wymiarów. Na przykład, jeżeli grubość ściany zostanie zwiększona, wynikające z tego naprężenia rozciągające mogą zostać rozłożone na większym obszarze, co zwiększy wytrzymałość na obciążenia.

Modelowanie muru opisane w tym artykule oraz analiza naprężeń w powierzchniach nie mogą mieć miejsca podczas wymiarowania ścian muru. Można jednak określić, jakie materiały i wymiary są wymagane do dalszej analizy.

Literatura

[1]  Graubner, C.-A.; Rast, R .: Mauerwerksbau aktuell 2016. Berlin: Beuth, 2015. strona C.45
