Vigas de cuelgue, nervios y vigas en T: juntas de hormigonado

Resistencia de las juntas de hormigonado

En EN 1992-1-1, los cálculos implican las tensiones tangenciales de cálculo. En este caso, la resistencia de la junta encolada se compone de proporciones de la unión adhesiva (v_Rdi,ad), la fricción en la junta (v_Rdi,r) y la parte de armadura de esfuerzo cortante (v_Rdi,sy) desde el efecto de anclaje, por el cual se limita la resistencia a cortante máxima por la resistencia a compresión reducida (v_Rdi,max) del hormigón nuevo y antiguo.

v_Rdi = v_Rdi,ad + v_Rdi,r + v_Rdi,sy ≤ v_Rdi,max

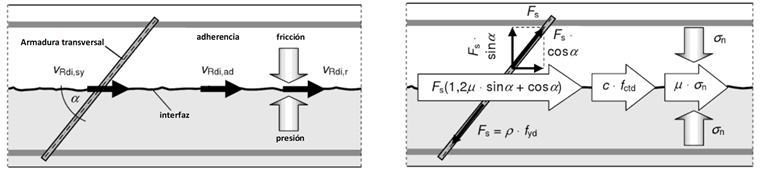

Modelo de cálculo para la resistencia de la unión unida según [1]

La armadura de cortante existente se puede aplicar como armadura adherente. El valor de cálculo de la resistencia a cortante se calcula y divide en componentes individuales como a continuación:

v_Rdi = c · f_ctd + μ · σ_n + ρ · f_yd · (1,2 μ · sin α + cos α) ≤ 0,5 · ν · f_cd

Donde,

c, μ, ν son los factores que dependen de la rugosidad de la junta

• Abollada: c= 0,50 | μ = 0,90 | ν = 0,70
• Rugosa: c= 0,40^a) | μ = 0,70 | ν = 0,50
• Lisa: c= 0,20^a) | μ = 0,60 | ν = 0,20
• Muy lisa: c= 0^b) | μ = 0,50 | ν = 0

^a) Tensión a través de la junta: c = 0.
^b) Los factores más altos se deben basar en los cálculos correspondientes.
f_ctd es el valor de cálculo de la resistencia a tracción del hormigón según 3.1.6 (2)P
σ_n es la tensión por unidad de área causada por el esfuerzo externo mínimo a lo largo de la junta que puede actuar simultáneamente con el esfuerzo cortante (positivo para la compresión)

ρ = A_s / A_i
A_s es el área de la armadura que cruza la junta, incluyendo la armadura de cortante normal (si la hay), con un anclaje adecuado en ambos lados de la junta
A_i es el área de la junta, transferida por el esfuerzo cortante

α es el ángulo de inclinación de la armadura, limitado por 45° ≤ α ≤ 90°

La clasificación de superficies como muy lisas, lisas, rugosas o abolladas depende de las condiciones específicas durante el hormigonado, las propiedades del hormigón y el curado del hormigón, y se puede aplicar la bibliografía pertinente.

Cálculo del esfuerzo cortante en la junta

El valor de cálculo de la tensión tangencial en la junta se determina como a continuación:

Donde

β es la relación del esfuerzo longitudinal en la nueva superficie de hormigón y el esfuerzo longitudinal total en la zona de compresión o de tracción en la sección considerada
V_Ed es el valor de cálculo del esfuerzo de cortante aplicado
z es el brazo mecánico de la sección encolada
b_i es el ancho de la junta

Como alternativa, puede calcular el esfuerzo de cortante en base a la diferencia del esfuerzo longitudinal en la nueva superficie de hormigón usando la integración general de tensiones. Para ello, haga clic en el botón de [Detalles] en el módulo adicional y en la pestaña "Estado límite último", seleccione la opción "Diferencia de esfuerzos longitudinales en la parte de hormigón agregada a partir de la integración general de tensiones". Al contrario que las estipulaciones de la norma, esta opción también considera el momento M_z,Ed.

Cálculo de juntas de hormigonado

El cálculo de la junta de hormigonado se basa en la relación v_Edi ≤ v_Rdi.

Consideración de las juntas de hormigonado en RF-CONCRETE Members

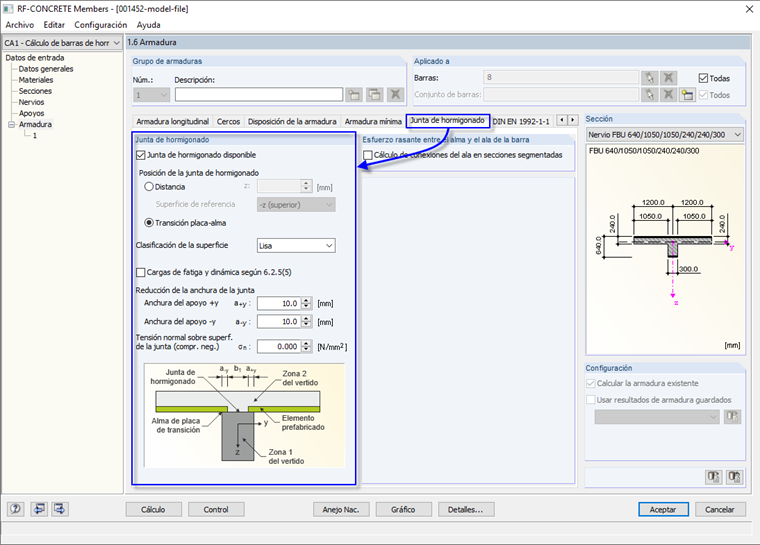

En RF-CONCRETE Members, se pueden tener en cuenta las juntas de hormigonado en la ventana "1.6 Armadura" bajo la pestaña "Junta de hormigonado". Después de seleccionar la opción "Junta de hormigonado disponible", se puede acceder a todas las demás opciones para la descripción exacta de la junta de hormigonado. Aquí puede definir con precisión la posición de la junta de hormigonado. Está la opción de "Transición placa-alma", que, por una parte, es probablemente la opción más utilizada en el caso de vigas en T. Por otro lado, también es posible especificar la distancia desde el lado superior o inferior de la viga.

En el cuadro de lista puede seleccionar la clasificación de la superficie según EN 1992-1-1, 6.2.5 (2). Se visualizan los parámetros aplicados en la lista. Si es necesario, puede ajustar los parámetros modificando la norma de cálculo o el Anejo Nacional.

Aktivierung und Steuerung der Schubfugenbemessung in RF-BETON Stäbe

Además, puede seleccionar si se aplicará EN 1992-1-1, 6.2.5 (5) al omitir el componente de adherencia de la unión del hormigón en el caso de cargas dinámicas o de fatiga.

Para determinar el ancho de la junta correcto, es necesario introducir el ancho del apoyo de los elementos de losa conectados. Es importante asegurar de que este valor no es mayor que el recubrimiento de hormigón lateral, si es posible, de lo contrario la armadura de cortante no se puede insertar, por lo que no se lleva a cabo el cálculo.

Por último, pero no por ello menos importante, puede definir la tensión normal a lo largo de la superficie de la junta. Aquí se puede aplicar la fuerza mínima normal a lo largo de la junta que puede actuar simultáneamente con el esfuerzo cortante. Para la compresión, el esfuerzo es positivo, y para la tracción, el esfuerzo es negativo. Si hay un esfuerzo de tracción, el componente de adhesión de la unión del hormigón se establece en 0 y no se aplica.

Resultados del cálculo de la junta de hormigonado

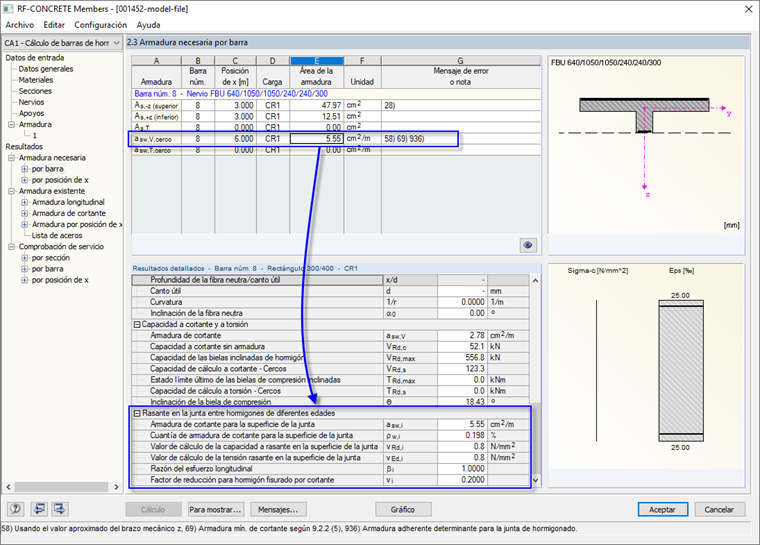

Las ventanas desde la 2.1 hasta la 2.4 muestran la armadura necesaria resultante. Estos resultados se pueden mostrar por sección, por conjunto de barras, por barras o por posición de x. El resultado de la armadura necesaria para la junta de hormigonado no se muestra junto con el resultado de la armadura de cortante a_sw,V,stirrup. En la tabla de "Resultados detallados" puede visualizar algunos valores intermedios del cálculo de la junta de hormigonado. Estos valores intermedios se enumeran bajo la "Rasante en la junta entre hormigones de diferentes edades".

Ergebnisausgabe für die Schubfugenbemessung

Si aparece la nota 936) junto con el valor a_sw,V,stirrup, quiere decir que la armadura adherente de la junta de hormigonado es determinante para el cálculo de la armadura de cortante.
