Belki oporowe, żeberka, belki typu T: Połączenia przegubowe

W procesie budowlanym często konieczne jest tworzenie elementów betonowych w przekrojach. Ein klassisches Beispiel für diese abschnittsweise Herstellung ist die Verwendung von Fertigteilunterzügen, bei denen die Platte in Ortbetonbauweise ergänzt wird. Die Ergänzung eines Querschnittsteils führt zu einer Entstehung von Fugen zwischen bereits erhärtetem Beton und Frischbeton. Die Übertragung der zwischen den Teilquerschnitten entstehenden Längsschubkräfte muss bei der Bemessung berücksichtigt werden.

Współczynnik wytrzymałości na ścinanie

W normie EN 1992-1-1 obliczenia uwzględniają naprężenia styczne. W tym przypadku na wytrzymałość połączenia składają się proporcje klejenia (vRdi, ad ), tarcia na granicy faz (vRdi, r ) oraz części wzmacniającej siłętnącą (vRdi, sy ) od mocowania oraz efekt zakotwiczenia, w którym maksymalna nośność na ścinanie jest ograniczona przez zmniejszoną wytrzymałość na ściskanie (vRdi, max ) nowego lub starego betonu.

v Rdi = v Rdi, ad + v Rdi, r + v Rdi, sy ≤ v Rdi, max

Istniejące zbrojenie tnące może być zastosowane jako zbrojenie zbrojenia. Obliczeniowa wartość nośności na ścinanie jest obliczana i dzielona na poszczególne składowe w następujący sposób:

vRdi = c · fctd + μ · σn + ρ · fyd · (1,2 μ · sin α + cos α) ≤ 0,5 · ν · fcd

Gdzie

c, μ, ν to współczynniki zależne od chropowatości granicy faz

  • wcięty: c = 0,50 | μ = 0,90 | ν = 0,70
  • nieregularny: c = 0,40 a) | μ = 0,70 | ν = 0,50
  • gładkość: c = 0,20 a) | μ = 0,60 | v = 0,20
  • bardzo gładki: c = 0 b) | μ = 0,50 | v = 0

a) Naprężenie w interfejsie: c = 0.
b) Wyższe współczynniki muszą być oparte na odpowiednich obliczeniach.
f ctd jest wartością obliczeniową wytrzymałości na rozciąganie betonu zgodnie z 3.1.6 (2) P
σn jest naprężeniem na jednostkę powierzchni wywołanym przez minimalną zewnętrzną siłę normalną działającą w poprzek granicy faz, która może działać jednocześnie z siłą tnącą (dodatnią w przypadku ściskania)

ρ = As / Ai
As jest obszarem zbrojenia przecinającym powierzchnię graniczną, w tym zwykłym zbrojeniem na ścinanie (jeżeli występuje), z odpowiednim zakotwieniem po obu stronach połączenia
Ai jest to powierzchnia połączenia przenoszona przez ścinanie

α jest kątem nachylenia zbrojenia ograniczonym o 45 ° ≤ α ≤ 90 °

Klasyfikacja powierzchni jako bardzo gładkich, gładkich, zgrubnych lub wciętych zależy od konkretnych warunków podczas betonowania, właściwości betonu i utwardzania betonu, a ponadto można zastosować odpowiednią literaturę.

Obliczeniowe naprężenie tnące na granicy faz

Wartość obliczeniowa naprężenia stycznego w interfejsie jest określona w następujący sposób:

Gdzie

β jest to stosunek siły podłużnej w nowym obszarze betonu do całkowitej siły wzdłużnej w strefie ściskania lub rozciągania w przekroju
V Ed to wartość obliczeniowa przyłożonej siły ścinającej
z jest ramieniem dźwigni sekcji kompozytowej
bi szerokość płaszczyzny zespolenia

Alternatywnie można obliczyć siłę tnącą na podstawie wzdłużnej różnicy sił w nowym obszarze betonu za pomocą ogólnej integracji naprężeń. W tym celu należy kliknąć przycisk [Szczegóły] w module, a następnie w zakładce „Stan graniczny nośności” wybrać opcję „Różnica sił podłużnych w dodawanym elemencie betonowym od ogólnego całkowania naprężeń”. W odróżnieniu od standardowych warunków opcja ta uwzględnia również moment M z, Ed.

Wymiarowanie połączeń ścinanych

Obliczenia połączenia ścinanego oparte są na zależności vEdiv Rdi.

Uwzględnienie połączeń typu Shear w prętach RF-CONCRETE

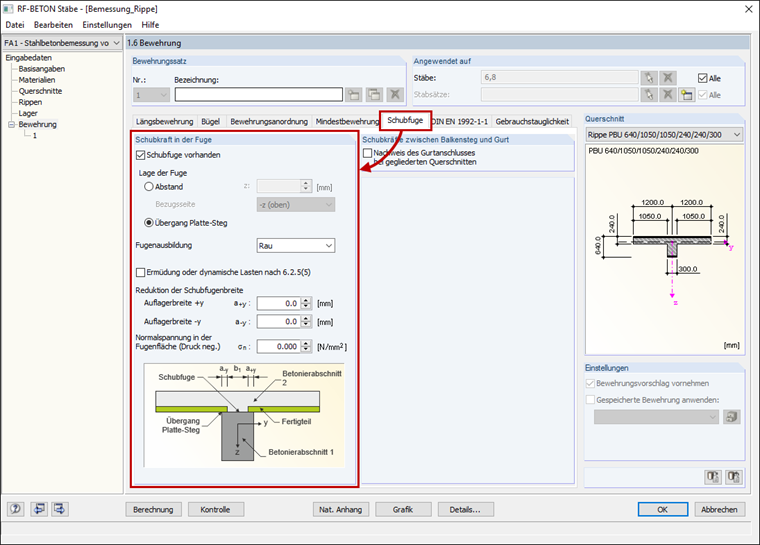

W RF ‑ CONCRETE prętach połączenia na ścinanie można uwzględnić w oknie 1.6 Zbrojenie w zakładce "Połączenie ścinane". Po wybraniu opcji "Połączenie na ścinanie" dostępne stają się wszystkie pozostałe opcje dokładnego opisu złącza ścinanego. W tym miejscu można precyzyjnie zdefiniować położenie połączenia tnącego. Dostępna jest opcja "Przejściowa płyta-podbierak", która z jednej strony jest prawdopodobnie najczęściej stosowaną opcją w przypadku belek teowych. Z drugiej strony można też określić odległość od górnej lub dolnej strony belki.

W polu listy można wybrać klasyfikację powierzchni zgodnie z EN 1992-1-1, 6.2.5 (2). Zastosowane parametry są wyświetlane na liście. W razie potrzeby parametry można dostosować, zmieniając normę obliczeniową lub załącznik krajowy.

W przypadku obciążeń dynamicznych lub zmęczeniowych można pominąć również stosowanie EN 1992-1-1, 6.2.5 (5) w przypadku pominięcia składnika adhezyjnego wiązania betonowego.

W celu określenia prawidłowej szerokości spoiny należy wprowadzić szerokość podpory połączonych prętów. W miarę możliwości należy upewnić się, że wartość ta nie jest większa niż boczna pokrywa betonowa, w przeciwnym razie zbrojenie na ścinanie nie będzie możliwe, a zatem obliczenia nie będą spełnione.

Na końcu można też zdefiniować naprężenie normalne na powierzchni złącza. W tym przypadku powinna obowiązywać minimalna siła normalna na powierzchni granicznej, działająca jednocześnie z siłą tnącą. W przypadku ściskania siła jest dodatnia; w przypadku rozciągania siła jest ujemna. Jeżeli siła rozciągająca przylega, składnik przyczepności wiązania betonowego jest ustawiony na 0 i nie zostaje przyłożony.

Wyniki obliczeń połączenia ścinanego

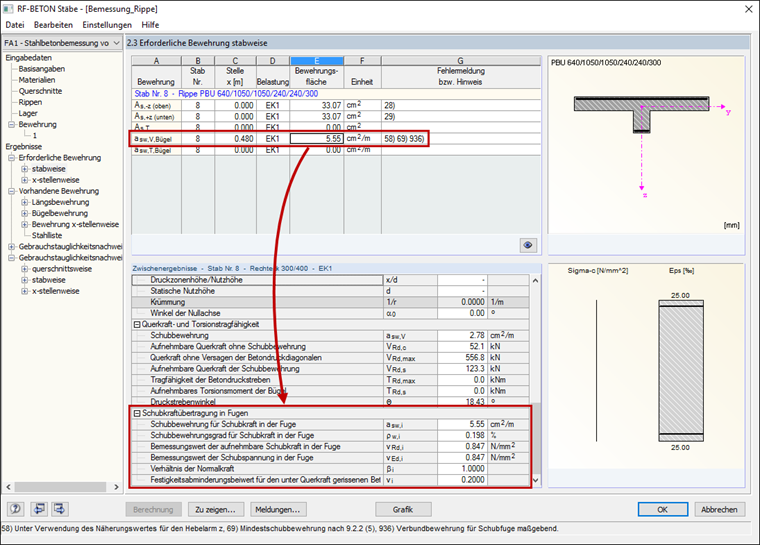

W oknach 2.1 do 2.4 wyświetlane są wymagane zbrojenie. Wyniki te można wyświetlać w przekroju, według zbioru prętów, pręta lub w oparciu o x. Wynik zbrojenia obliczeniowego dla ścinania jest wyświetlany wraz z wynikiem zbrojenia na ścinanie sw, V, strzemię. W tabeli "Wyniki szczegółowe" widoczne są pewne wartości pośrednie obliczeń spoin tnących. Te wartości pośrednie są podane w sekcji "Ścinanie na styku pomiędzy rzutami betonowymi w różnych momentach czasu".

Jeżeli uwaga 936) pojawi się obok wartości sw, V, strzemion , oznacza to, że zbrojenie zbrojeniowe przegubu tnącego ma wpływ na obliczenia zbrojenia na ścinanie.

Odniesienie

[1] Fingerloos, F .; Hegger, J .; Zilch, K .: Eurokod 2 dla Niemiec - Kommentierte Fassung (wydanie 2). Berlin: Beuth, 2016
[2] Podręcznik prętów RF-/CONCRETE. Tiefenbach: Dlubal Software, październik 2017 r. Pobierz
